API 610 служи като основен общ стандарт за хоризонтални центробежни помпи в нефтохимическата, нефтената и химическата промишленост. Този стандарт класифицира индустриалните центробежни помпи в три основни конфигурации: помпи с надвес OH, помпи BB между лагери и помпи с вертикално окачване VS. С години на задълбочена научноизследователска и развойна дейност и експертен опит в производството на помпи, съвместими с API 610, Teffiko доставя високонадеждни решения за транспортиране на течности за различни индустрии чрез стандартизиран структурен дизайн и богат опит в адаптирането към взискателни работни условия.

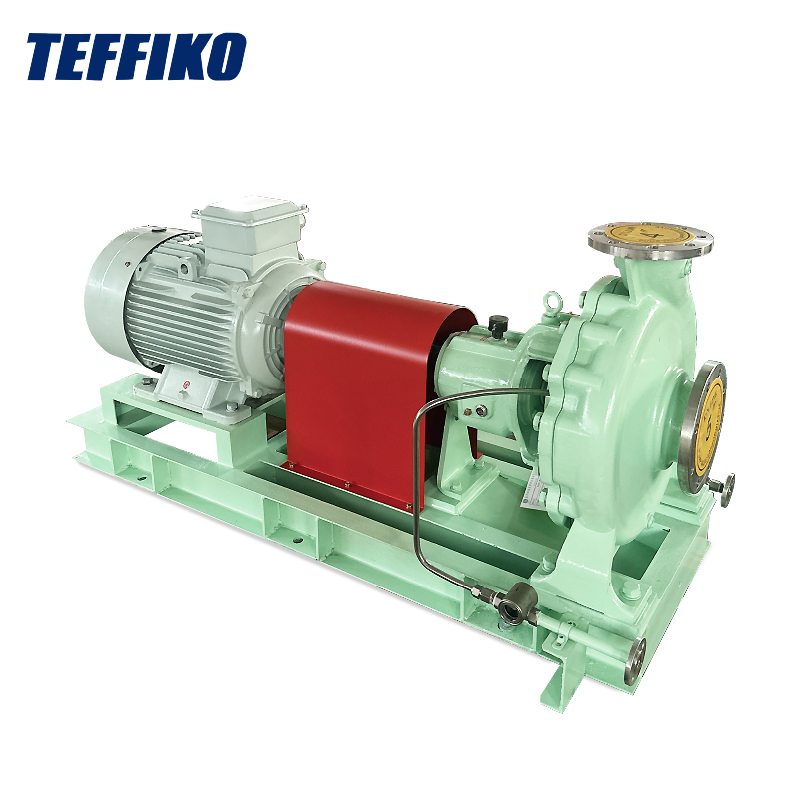

OH (надвесна помпа):Работното колело е монтирано в края на вала на помпата, конзолно извън корпуса на лагера. Лагерният възел е напълно изолиран от технологичния флуид. Това е масов тип лека хоризонтална помпа.

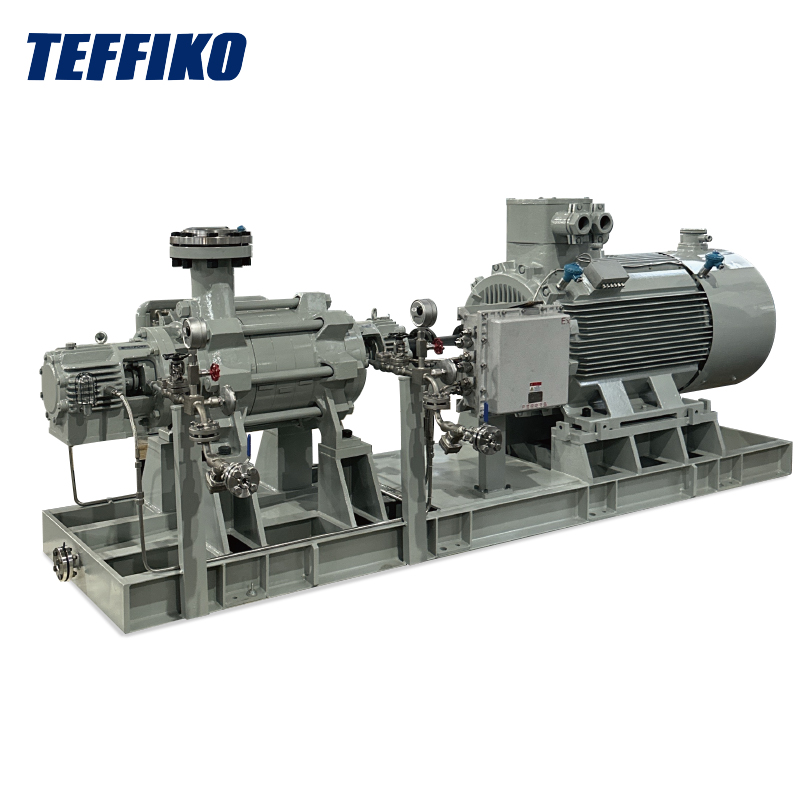

BB (помпа между лагерите):Работното колело е разположено между два комплекта лагери със симетрична опорна структура, което значително подобрява баланса на ротора и цялостната твърдост на опората за взискателни работни условия.
VS (вертикална окачена помпа):Валът на помпата и работното колело са вертикално окачени и потопени в транспортирания флуид. Прилага се най-вече при сценарии за вертикален дълбоководен транспорт и транспорт в резервоар и няма да бъде обсъждан подробно в този документ.
Компактна цялостна структура с малък отпечатък, подходяща за проекти с ограничено пространство; прости операции по поддръжката; удобна проверка и подмяна на механични уплътнения и работни колела, което значително намалява времето за престой; подходящ за условия на стабилно налягане и умерено хидравлично натоварване и проявява отлична адаптивност за комунални услуги.
Ограничен от надвисналата конструкция, висок риск от деформация на вала възниква при голям диаметър на работното колело и условия на високо налягане, което лесно може да причини прекомерни вибрации. Не е подходящ за непрекъснати тежки производствени системи с висок поток, висока температура и високо налягане. Отличава се с кратък експлоатационен живот и бързо износване на уплътнението при продължителни тежки условия на работа.
Воден транспорт на завода, дозиране на химически реагенти, пренос на леки въглеводороди, спомагателен транспорт на флуиди от процеса и други некритични, периодични или нисконатоварени задължения.
Симетричният дизайн на опората на ротора позволява силна адаптивност при натоварване и изключително висока стабилност на вала; способни да работят дълго време при условия на висока температура и високо налягане с ниски динамични натоварвания на вала; балансираните сили на ротора ефективно намаляват вибрациите на оборудването и аксиалния натиск, осигурявайки много по-добра работна стабилност в сравнение с OH помпите.
По-голямо тегло на оборудването, по-голям отпечатък и изисквания за здрави и здрави основи на оборудването; сложни и сложни структури, особено за многостъпални BB помпи; тромави процедури за разглобяване и поддръжка с голямо натоварване по поддръжката и строги изисквания за точност на подравняване по време на монтажа.
Транспортиране по тръбопроводи на дълги разстояния за нефт-газ, системи за впръскване на вода в нефтени находища, циркулация на аминова течност в рафинерии, изпускане на дъното на кулата при висока температура, херметизиране на захранващата вода на котела и други критични задължения за непрекъснато производство.
За да се улесни бързото разграничаване на хардуерните конфигурации, разликите в производителността и поддръжката на работа между двата типа помпи, следната пълна таблица за сравнение съгласно стандарт API 610 обхваща основните параметри за избор:
| Елемент за сравнение | OH надвесна помпа | BB Помпа между лагери |
|---|---|---|
| Метод на опора на вала | Еднокрайна надвесена опора | Симетрична опора с двоен лагер |
| Отпечатък и основа | Компактен размер с проста основа | Големи размери, изискващи подсилена основа |
| Капацитет за работа с налягане | Подходящ за умерен натиск | Подходящ за високо / ултрависоко налягане |
| Капацитет на потока | Нисък до среден поток | Среден до висок дебит със силен толеранс на натоварване |
| Лесна поддръжка | Проста структура с удобна поддръжка | Комплексна структура с обширни процедури за поддръжка |
| Аксиално натоварване и деформация | Възниква деформация на вала; умерена стабилност | Балансирани натоварвания без значителна деформация |
| Динамична производителност на ротора | Ограничен запас на твърдост с относително ниска скорост на въртене | Достатъчна твърдост, ниски вибрации и висока стабилност |
| Тип лагер | Сачмени / ролкови антифрикционни лагери | Аксиални лагери с втулка/накланяща се подложка |
| Конфигурация на уплътнението | Конвенционални единични / двойни патронни механични уплътнения | Изравнен тип / тандемни уплътнения за високо налягане |
| Често използвани материали | 316 неръждаема стомана, дуплексна неръждаема стомана | Хромирана стомана, инконел, хастелой |
За проекти, преследващи евтина, удобна работа и поддръжка с ограничено пространство, при средно до ниско налягане, условия на спомагателно обслужване на малък до среден дебит, се предпочитат помпите с надвес OH. За критични непрекъснати производствени единици, подложени на условия на висока температура, високо налягане и висок поток със строги изисквания за стабилност на оборудването, нисък процент на повреда и дълъг експлоатационен живот, трябва да се използват помпи BB между лагери. Реалният избор на помпа изисква цялостна оценка на параметри като средна корозивност, вискозитет и честота на стартиране и спиране, за да се балансира надеждността на оборудването и икономичността на проекта.
