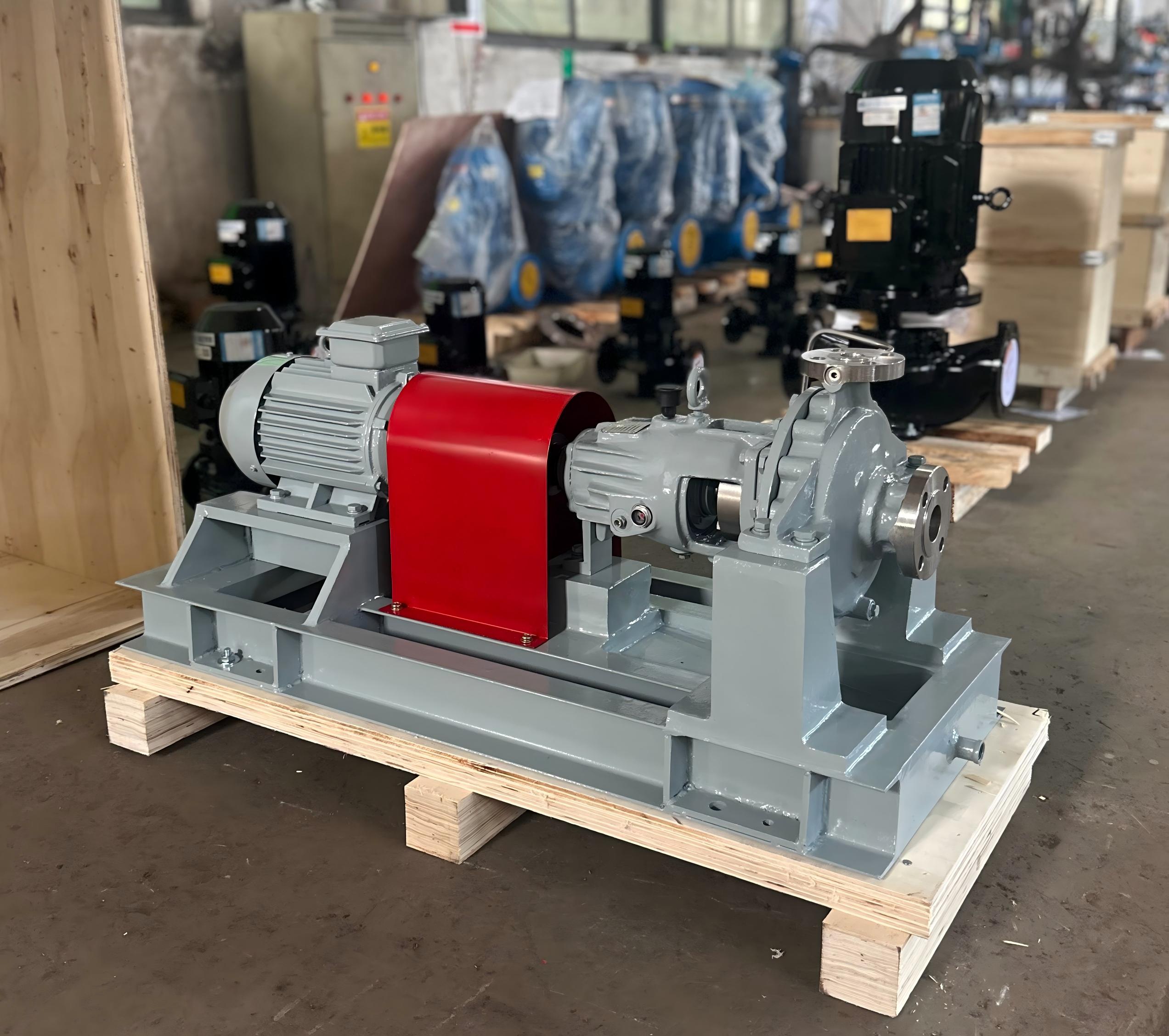

Как да прочетете диаграма на спектър тип помпа: Ръководство стъпка по стъпка

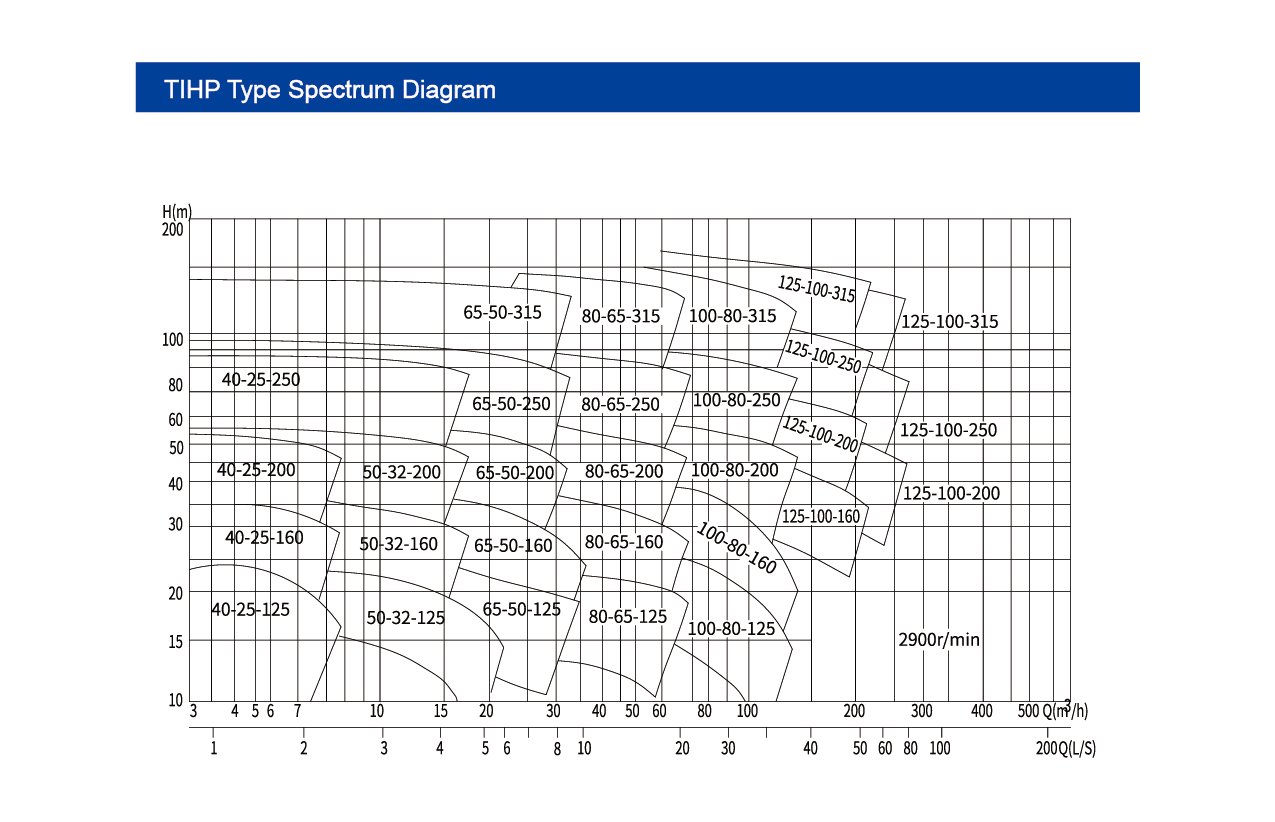

Ⅰ. Как да прочетете тази диаграма на спектъра на помпата

1. Тълкуване на оси

• Хоризонтална ос (x-ос): представлява дебит (q) в кубически метра на час (m³/h), като се увеличава отляво надясно.
• Вертикална ос (Y-ос): представлява глава (h) в метри (m), нарастваща отдолу до върха.

Ⅱ. Криви и зони

Диаграмата включва множество криви и зони, всяка от които представлява специфичен модел на помпата. Например "40-25-125" и "50-32-160" обозначават различни модели на помпата.

• Точки в кривите: Всяка точка на крива показва стойността на главата на модела при определен дебит. Например, в зоната "40-25-125", поредица от точки показват главата при различни скорости на потока за този модел.

Ⅲ. Ключови стъпки: Работна точка и подбор

1. Определете необходимите параметри: Изяснете дебита на дизайна (q₀) и дизайнерската глава (H₀). Например фабриката се нуждае от помпа за транспортиране на 100 m³/h на 80 m глава.
2. Намерете работната точка: Намерете q₀ на оста x и h₀ на оста y; Тяхната пресечка е работната точка. Ако точката попадне в многоъгълната зона на модела, този модел теоретично отговаря на изискването.
3. Пример: За Q = 80 m³/h и h = 80 m, проверете дали точката се намира в зони като "100-80-250", за да оцените пригодността.

Приоритизирайте зоната с висока ефективност: Ако една зона има по-плътни криви или засенчване (маркирана в някои диаграми), това показва диапазона с висока ефективност (ефективност ≥80%). Изберете модели, чиито работни точки попадат в тази зона за оптимални икономии на енергия.

Ⅳ. Скорост на въртене и допълнителна информация

Нотацията "2900 r/min" в долния десен ъгъл означава номиналната скорост на помпите в този спектър (стандартна скорост за помпи, задвижвани от двигателя). За различни скорости (напр. 1450 r/min), използвайте закона за сходство, за да конвертирате производителността:

• Дебитът е пропорционален на скоростта.
• Главата е пропорционална на квадрата на скоростта.

Ⅴ. Логика за бърз избор

1. Определете изискванията на Q и H, след което намерете съответната зона на модела.
2. Приоритизирайте моделите с работни точки в близост до центъра на зоната (зона с висока ефективност).
3. Обърнете внимание на диаметъра на входа/изхода на модела (например 40, 50 mm), за да се гарантира съвместимост с тръбопроводите на сайта.
