Какво представлява многостъпалната центробежна помпа?

Популярно обяснение на многостъпалните центробежни помпи

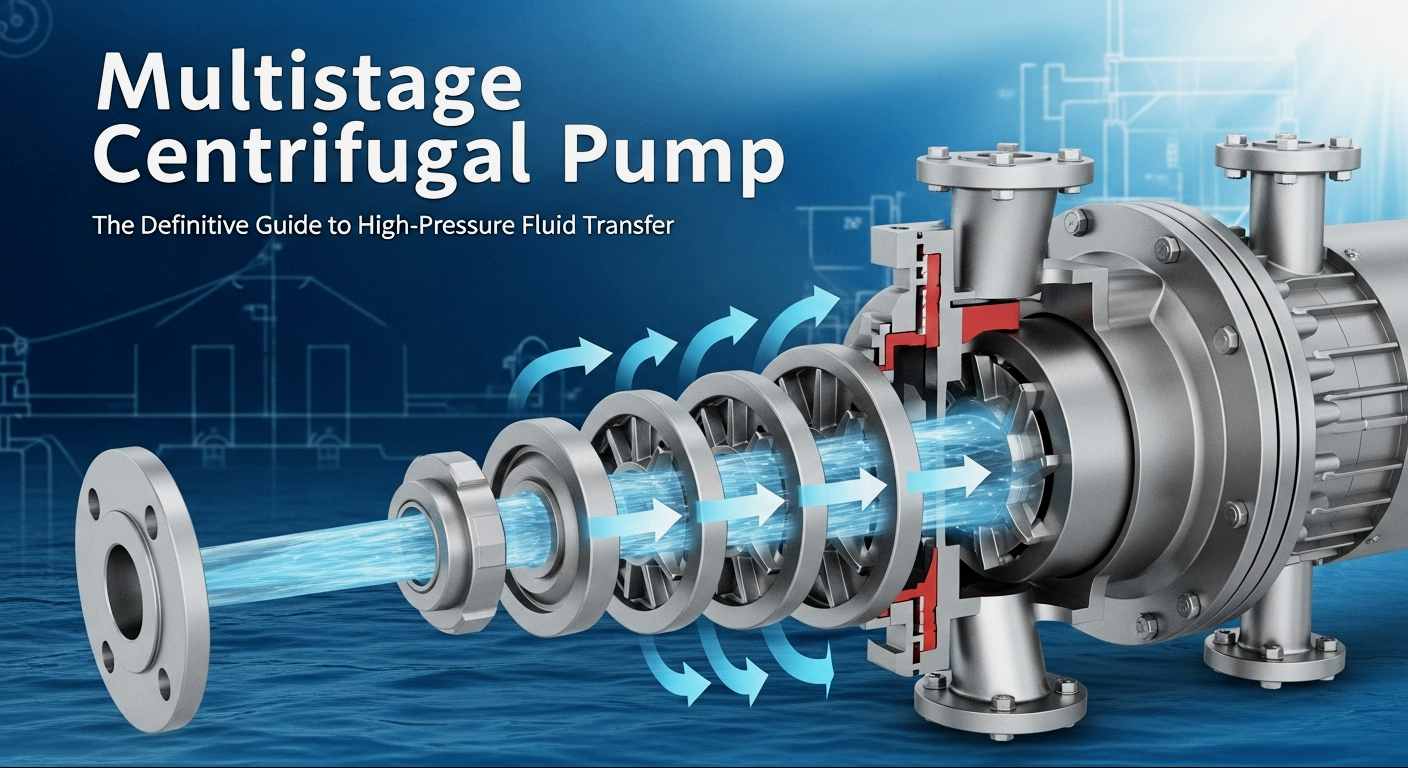

Много хора намират термина "многостъпална центробежна помпа" сложно, но може просто да се обобщи в едно изречение: Многостъпалната центробежна помпа интегрира две или повече центробежни помпи с една и съща функция. По отношение на структурата на флуидния канал средният изпускателен отвор на първия етап е свързан с входа на втория етап, а средният изпускателен отвор на втория етап е свързан с входа на третия етап. Такъв последователно свързан механизъм образува многостъпална центробежна помпа.

Как една многостепенна центробежна помпа постига транспортиране с висок напор?

Основната логика на многостъпалните центробежни помпи за транспортиране с висок напор се крие в принципа на „суперпозиция на налягане“ и техният работен процес може да бъде разделен на три ключови стъпки:

1. След като течността навлезе в тялото на помпата през смукателния тръбопровод, тя последователно се подлага на налягане последователно от множество работни колела, задвижвани от двигателя.
2. Първостепенното работно колело предава енергия на първоначалното налягане на течността чрез центробежна сила, а следващите етапи на работните колела непрекъснато наслагват налягане върху съществуващата основа под ръководството на направляващи лопатки.
3. Течността се изпуска при високо налягане, завършвайки транспортирането с висок напор.

Анализ на основната структура на многостъпалните центробежни помпи

За да разберете работния механизъм на многостъпалните центробежни помпи, е важно да разберете тяхната основна структура. В сравнение с едностъпалните центробежни помпи, многостъпалните центробежни помпи имат по-сложна структура, но техните основни компоненти могат да бъдат категоризирани в пет основни типа, всеки от които изпълнява критична роля:

• Работно колело: сърцевината на многостепенната центробежна помпа, обикновено използваща затворена конструкция на работното колело. Множество работни колела са коаксиално свързани последователно на вала на помпата и материалът се избира според транспортираната среда.
• Вал на помпата: трансмисионен компонент, свързващ двигателя и работните колела, изискващ висока якост и устойчивост на износване, за да задвижва всички работни колела да работят синхронно по време на високоскоростно въртене, избягвайки ексцентричност или счупване.
• Водеща лопатка: Инсталирана на изхода на всяка степен на работното колело, нейната функция е да преобразува високоскоростната течност, изхвърлена от работното колело, в енергия под налягане и да насочва течността плавно към следващия етап на работното колело, намалявайки загубата на енергия.
• Тяло на помпата (наричано още Volute): Разделено на сегментиран тип и хоризонтално разделен тип. Нефтохимическата промишленост използва най-вече сегментирани корпуси на помпи, които са лесни за разглобяване и поддръжка и могат да издържат на удар с високо налягане.
• Уплътняващо устройство: Използва се за предотвратяване на изтичане на течност, обикновено включващо механични уплътнения и уплътнения на опаковки. За условия на работа при висока температура и високо налягане е оборудвано и двустранно механично уплътнение + система за промиване, за да се осигури безопасна работа.

Тези компоненти работят заедно, за да образуват многостепенна центробежна помпа. Основният принцип на неговия структурен дизайн е да се минимизират загубите на енергия и да се подобри оперативната ефективност, като същевременно се гарантира изход под високо налягане.

Какви са основните параметри на многостъпалните центробежни помпи?

При избора и използването на многостъпални центробежни помпи трябва да се обърне внимание на четири основни параметъра, които пряко определят дали оборудването може да се адаптира към условията на работа:

1. Дебит

Известен също като изместване, той се отнася до количеството течност, изпуснато от помпата за единица време, включително обемен дебит и масов дебит.

• Обемен дебит:Обемът на течността, изпусната от помпата за единица време, обикновено се обозначава с Q. Общите единици включват L/s (литри в секунда), m³/s (кубични метри в секунда) или m³/h (кубични метри в час).
• Масов дебит:Масата на течността, изпусната от помпата за единица време, обикновено се обозначава с G. Общите единици включват kg/s (килограми в секунда), kg/h (килограми в час), t/d (тонове на ден) и т.н.

2. Глава

Увеличаването на енергията на единица маса течност от входа на помпата до изхода на помпата се нарича напор на помпата, което е ефективната енергия, получена от единица маса течност през помпата, известна още като общ напор на помпата, обикновено означавана с H. В Международната система от единици (SI) единицата за напор H е J/kg, но обикновено се изразява чрез височината на колоната течност (m), за да представи нейния енергиен напор, което е по-интуитивно.

3. Скорост на въртене

Отнася се за скоростта на въртене на вала на помпата с единица r/min (обороти в минута). Колкото по-висока е скоростта на въртене, толкова по-голяма е центробежната сила, упражнявана от работното колело върху течността. Прекомерно високата скорост на въртене обаче ще увеличи износването на оборудването. Обикновено скоростта на въртене на индустриалните многостъпални центробежни помпи е 1450r/min или 2900r/min.

4. Ефективност

Отнася се за съотношението на ефективната мощност на помпата към мощността на вала, което е важен показател за измерване на потреблението на енергия. Висококачествените многостъпални центробежни помпи могат да постигнат ефективност от 75%-90%. При избора трябва да се даде приоритет на високоефективно оборудване, което може значително да намали оперативните разходи.

В допълнение, за специалните нужди на нефтохимическата промишленост, спомагателни параметри като средна температура (някои работни условия трябва да издържат на температури над 200°C), среден вискозитет (параметрите трябва да се коригират при транспортиране на вискозни среди като суров петрол) и устойчивост на корозия (избор на материал според характеристиките на средата) също трябва да се вземат предвид, за да се осигури стабилна работа на оборудването.

Съвети за избягване на клопка при избор на многостъпална центробежна помпа

Изборът на многостъпални центробежни помпи пряко влияе върху експлоатационния живот на оборудването и експлоатационните разходи. Особено при сложни работни условия като нефтохимическата промишленост, неправилният избор може лесно да доведе до чести повреди, висока консумация на енергия и дори злополуки, свързани с безопасността. Овладейте следните пет съвета, които да ви помогнат да изберете точно, без да стъпвате на клопки:

1. Изясняване на основните изисквания за работни условия: Разберете физическите свойства на транспортираната течна среда (плътност, вискозитет, налягане на наситени пари, корозия и т.н.), условията на разположение на тръбопровода на системата на устройството, работните условия (работна температура, налягане вътре в оборудването от двете страни на входа и изхода на помпата, капацитет за обработка и т.н.) и позицията на помпата преди инсталиране. Calculate parameters such as pump flow rate, head, and net positive suction head (NPSH).
2. Определете типа помпа: Въз основа на оформлението на устройството, условията на терена, условията на нивото на водата и работните условия, определете дали да изберете вертикална, хоризонтална или друг тип помпа.
3. Фокусирайте се върху ефективността и консумацията на енергия: Изберете оборудване с плоска крива на ефективност, за да сте сигурни, че ефективността може да се поддържа на високо ниво в рамките на действителния диапазон на работния поток, което може да спести много разходи за електроенергия при дългосрочна употреба. В същото време изберете мощността на двигателя, за да избегнете претоварване или недостатъчно натоварване на двигателя.
4. Изберете модели, специфични за индустрията: Нефтохимическата промишленост има специални стандарти и трябва да се избере оборудване, което отговаря на стандарта API 610 (Центробежни помпи за петролна и газова промишленост). Такива помпи са преминали строги тестове, могат да се адаптират към корозия, висока температура и високо налягане на химически среди и имат по-висока надеждност.

Заключение

С уникалното предимство на многостепенното херметизиране, многостъпалните центробежни помпи играят незаменима роля в нефтохимическата, енергийната, строителната и други области. Компанията Teffiko винаги се е фокусирала върху изследването, разработването и производството на висококачествени многостъпални центробежни помпи, фокусирани върху изискванията за работни условия. Нашите продукти стриктно отговарят на високите индустриални стандарти като API 610, интегрирайки основните предимства на висока ефективност, спестяване на енергия, устойчивост на корозия и стабилност. Те са подходящи за сложни промишлени среди като висока температура, високо налягане и силна корозия, осигурявайки персонализирани транспортни решения под високо налягане за глобални клиенти.

За повече подробности за продукта или персонализирани оферти, моля, посетете нашия официален уебсайтwww.teffiko.comили се свържете с нас по имейлsales@teffiko.com.
