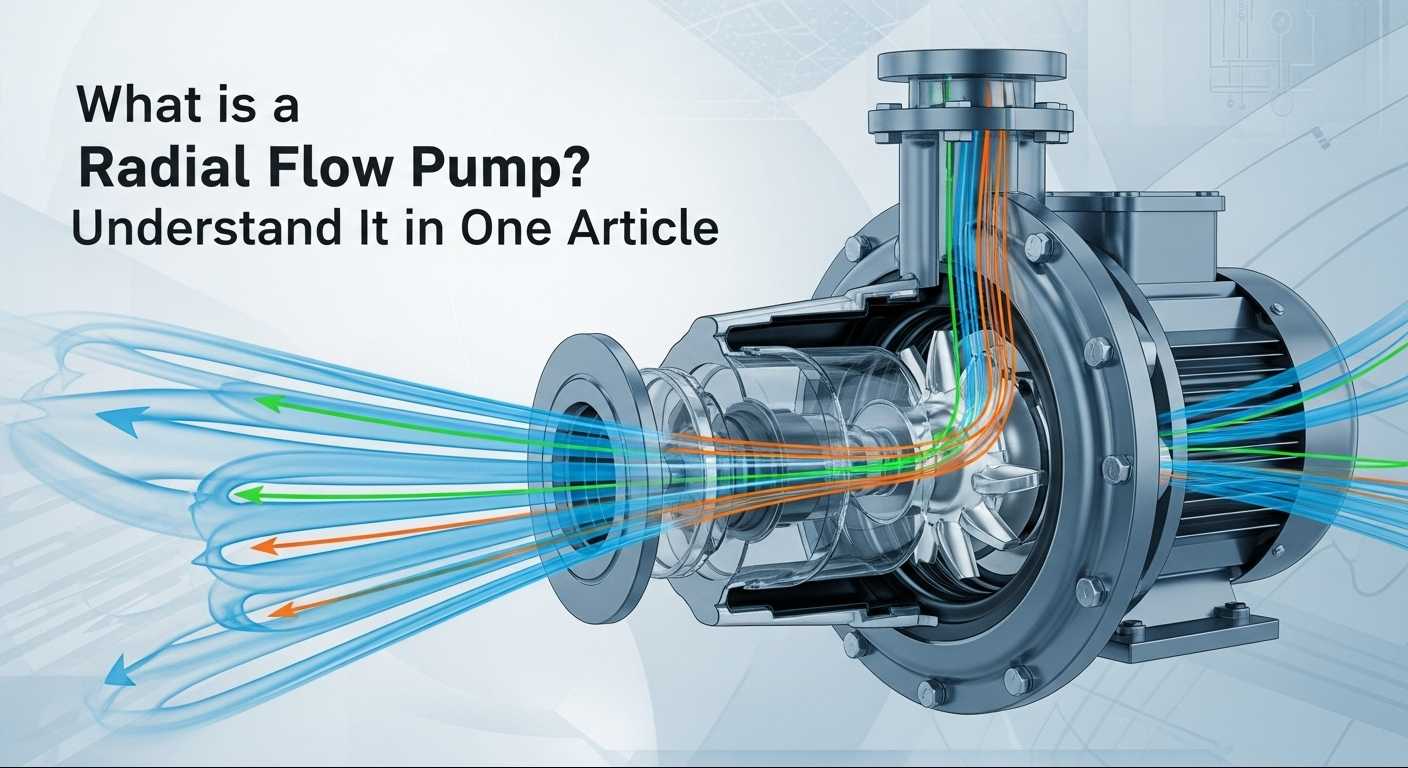

Какво представлява помпата с радиален поток? Разберете го в една статия

Помпи с радиален потокработят чрез упражняване на центробежна сила върху течности, карайки ги да се движат перпендикулярно на вала на помпата. Характеризиращи се с извити лопатки на работното колело, които ускоряват потока на течността навън, тези помпи са най-добрият избор за работни условия при високо налягане. Много потребители обаче се сблъскват с объркване по време на избора и работата: Какво точно е помпа с радиален поток? Как действа? Как да изберем правилния модел за конкретни условия на работа? Какви са практическите формули за изчисляване на параметрите? Как да се справим с грешките при претоварване? Тази статия ще раздели ключовите знания за помпите с радиален поток от основната логика до практическите умения на разбираем език, което ще ви помогне да започнете бързо.

I. Принцип на работа наПомпи с радиален поток

Ядрото на помпите с радиален поток се крие в работата, извършена от центробежната сила, което е основната разлика между тях и помпите с аксиален поток или помпите със смесен поток — флуидът се движи перпендикулярно на вала на помпата (т.е. „радиално“), а не успоредно или наклонено.

Просто казано, моторът задвижва работното колело да се върти с висока скорост. Течността се върти с работното колело, генерирайки центробежна сила, и се изхвърля от центъра на работното колело към ръба, което води до повишена кинетична енергия. Впоследствие течността навлиза в спиралата, където скоростта на потока намалява и кинетичната енергия се преобразува в енергия на налягането, осъществявайки транспортиране под налягане.

II. Умения за прецизен подбор: Съвпадение на модели помпи въз основа на среда и работни условия

1. Дайте приоритет на адаптирането към характеристиките на средата

• Чисти флуиди с нисък вискозитет (чиста вода, дизелово масло): Изберете корпуси на помпи от чугун + уплътнения за уплътнения за ниска цена и издръжливост;
• Корозивна среда (сярна киселина, солна киселина): Използвайте неръждаема стомана (304/316L) или флуоропластични материали, съчетани с механични уплътнения, за да предотвратите изтичане;
• Течности, съдържащи частици (отпадни води, утайки): отворени работни колела + устойчиви на износване сплави, за да се избегне запушване и износване на лопатките;
• Среда с висок вискозитет (вискозитет > 20 mm²/s): Увеличете мощността на двигателя или изберете специални помпи с радиален поток с висок вискозитет.

2. Точно съответствие на параметрите на работните условия

• Глава: Действително изискване = геометрична височина + загуба на съпротивление на тръбопровода. Резервирайте 5%-10% марж по време на избора (пример: ако действително необходимият напор е 30m, изберете помпа с номинален напор от 35m);
• Дебит: Изяснете нормалните/максималните дебити, за да избегнете работата на помпата над номиналния дебит (податлива на претоварване);
• Температура: За високотемпературни среди (>120 ℃) ​​изберете устойчиви на висока температура уплътнения (графит + силициев карбид) и материали за тялото на помпата, за да предотвратите повреда от термично разширение и свиване.

3. Адаптиране към инсталационната среда

• Външен монтаж: Клас на защита IP54 или по-висок за устойчивост на прах и дъжд;
• Взривобезопасни сценарии (нефтохимически работилници): Взривозащитени двигатели (ExdⅡBT4 или по-висок);
• Ограничено пространство: Помпи с вертикален радиален поток, с площ само 1/3 от тази на хоризонталните помпи.

4. Балансирайте марката и ефективността на разходите

Глобалните марки помпи с радиален поток имат свои собствени предимства, които могат да бъдат гъвкаво избрани въз основа на важността на условията на работа и бюджета: Сред вносните марки, Grundfos (Дания), добре установена европейска марка, е известна с висока ефективност, нисък шум и голяма издръжливост, подходяща за ключови сценарии, изискващи дългосрочна стабилна работа; WILO (Германия) се отличава с рентабилност с немско прецизно качество, което го прави отличен избор за хора с ограничен бюджет, но преследващи стабилност. По-специално, Teffiko, нововъзникваща италианска марка, интегрира изящно италианско майсторство на механичния дизайн, отличаващо се с устойчивост на корозия и адаптивност към условия на високо налягане. Той е особено подходящ за тежки сценарии като нефтохимическата промишленост, с продукти, отговарящи на международните стандарти като API610. Комбинирайки вносно качество и разумна цена, той се превърна в популярен избор, балансиращ производителност и цена.

III. Изчисляване на параметър за избор: Формули за съвпадение за дебит, напор и мощност

Изчисляването на параметрите е основната предпоставка за избор. Следните 3 практични формули + случаи ще ви помогнат бързо да изчислите изискванията:

1. Изчисляване на дебита (Q, единица: m³/h)

Формула: Q = 3600 × A × v (A = πd²/4, където d е вътрешният диаметър на тръбопровода; v е препоръчителната скорост на потока от 1,5-3,0 m/s) Случай: Вътрешен диаметър на тръбопровода 0,1 m, скорост на потока 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Изберете помпа с номинален дебит от 60 m³/h.

2. Изчисляване на главата (H, единица: m)

Формула: H = H_static + H_loss (H_static е разликата във височината между смукателния и нагнетателния порт; H_loss е съпротивлението на тръбопровода, изчислено като 10%-20% от H_static) Случай: Височинна разлика 30 m, сложен тръбопровод (H_loss изчислено на 20%). H = 30 + 30 × 20% = 36 m. Изберете помпа с номинална височина от 40 m.

3. Изчисляване на мощността на вала (P, единица: kW)

Формула: P = (ρ × g × Q × H) / (1000 × η) (ρ е плътността на течността; g = 9,8 m/s²; Q трябва да се преобразува в m³/s; η е ефективността на помпата, изчислена на 75%) Случай: Транспортиране на чиста вода (ρ = 1000 kg/m³), Q = 56,5 m³/h (0,0157 m³/s), H = 36м. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4kW. Изберете 11kW двигател (запазете 20% марж).

IV. Справяне с неизправности при претоварване: Регулиране на параметрите на двигателя и съгласуване на товара

1. Основни причини за повреда

• Неправилен избор: Мощността на двигателя е по-малка от действителните изисквания;
• Прекомерна работа: Дебит/напор надвишава номиналните стойности;
• Механични повреди: блокиране на работното колело, повреда на лагера, прекалено стегнати уплътнения;
• Средни промени: Повишен вискозитет/плътност, водещ до нарастващо натоварване.

2. Практически мерки за противодействие

• Регулиране на работните параметри: Намалете дебита, като затворите леко изпускателния вентил; чисти тръбопроводи за намаляване на съпротивлението;
• Отстраняване на механични проблеми: Сменете износените работни колела, добавете масло за смазване на лагери, регулирайте хлабината на уплътнението;
• Съвпадение на параметрите на двигателя: Заменете с двигател с по-висока мощност или инсталирайте задвижване с променлива честота (VFD), за да намалите скоростта (10% намаление на скоростта води до 27% намаление на мощността);
• Адаптирайте към средата: Предварително обработете средата (загрейте, за да намалите вискозитета, филтрирайте, за да премахнете примесите) или я заменете с подходящ модел помпа.

3. Съвети за превенция

• Резервирайте 10%-20% марж на мощността по време на избора;
• Инсталирайте задвижвания с променлива честота за динамично адаптиране към натоварванията;
• Редовно следете тока и температурата на двигателя и изключете незабавно, ако възникнат аномалии.

Заключение

Ефективната работа на помпите с радиален поток е неделима от разбирането на принципа на работа, прецизния избор, изчисляването на параметрите и отстраняването на грешки. Препоръчително е да се правят изчерпателни преценки въз основа на специфични работни условия (среда, налягане, дебит) и да се консултират с професионални техници, когато е необходимо. Ако трябва да научите повече за сравнения на марки, спецификации за инсталиране или цикли на поддръжка, свържете се с нас.ТЕФИКОще ви осигури индивидуална техническа консултация и безплатен анализ за адаптиране на работните условия.
