Как да изберем план за промиване с центробежна помпа?

В химически заводи, рафинерии и фармацевтични съоръжения не е преувеличено да се каже, че 8 от 10 повреди на помпата – от незначителни течове до пълно спиране или дори инциденти, свързани с безопасността – се дължат на едно нещо: лошо избран план за промиване на механичното уплътнение.

Това е особено вярно за помпи с „висока поддръжка“, като тези, работещи с леки въглеводороди или абразивни суспензии.

Рисувайки върхуAPI 682 стандартии години практически опит на място, това ръководство разбива най-често срещаните схеми за промиване – от единични уплътнения до системи със сух газ – така че да можете да изберете правилния от първия път и да избегнете скъпоструващи престои.

ПЛАН 53A/B/C: Системи с двойно уплътнение под налягане:

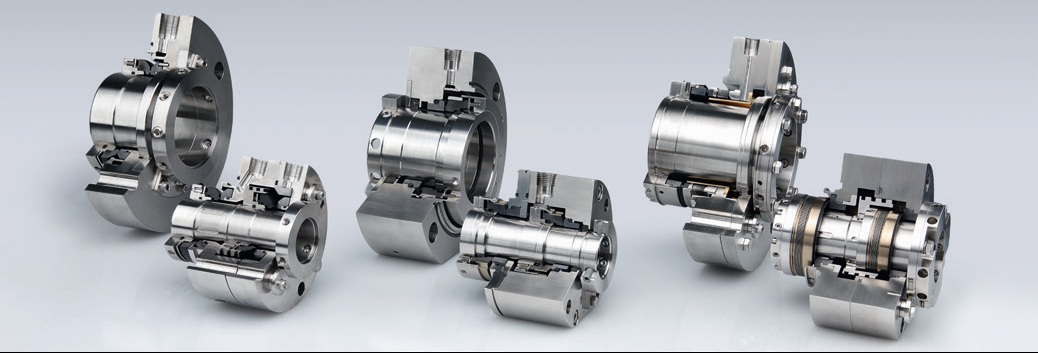

Много хора приемат, че след като инсталирате механично уплътнение, сте готови.

Повърхностите на уплътнението (въртящи се и неподвижни пръстени) разчитат на плътен контакт, за да предотвратят изтичане, но този контакт създава топлина.

Промиването решава това чрез създаване на контролирана среда около уплътнението.

• Отвеждане на топлина: Отвежда топлината от триене, за да предотврати прегряването на компонентите на уплътнението или изпаряването на течността (което води до работа на сухо и бърза повреда).
• Контрол на температурата: Охлажда горещите течности, преди да достигнат уплътнението, като запазва смазването и ефективността на уплътнението.
• Управление на налягането: Регулира налягането в уплътнителната камера, за да потисне изпарението – критично за летливи услуги като пропан или амоняк.
• Почистване: Отмива частици и замърсители, които биха могли да надраскат или да се вмъкнат в повърхностите на уплътнението.
• Изолация: Предпазва технологичния флуид от изсъхване или кристализиране, когато влезе в контакт с въздуха, предотвратявайки слепването на повърхностите на уплътнението по време на стартиране.

На практика добре избраният план за промиване може да удължи живота на уплътнението от 3 до 5 пъти.

2. Планове за промиване на API—съвпадащи с вашия тип уплътнение

API 682 групира плановете за промиване по конфигурация на уплътнението.

(I) Планове с едно уплътнение – прости, рентабилни, широко използвани

Най-доброто за чисти, неопасни услуги, където е приемливо случайно изтичане в атмосферата.

• ПЛАН 01 / ПЛАН 11: Самопромиване от нагнетателната помпа обратно към смукателната.
• ПЛАН 13: Обратно самопромиване—флуидът тече от уплътнителната камера към входа на помпата.
• ПЛАН 21: Самопромиване + охладител.
• ПЛАН 23: Вътрешна рециркулация с гърловина.
• ПЛАН 31: Добавя циклонен сепаратор за отстраняване на твърди частици от промивния поток—подходящ за леко замърсени услуги.
• ПЛАН 32: Външно чисто промиване (напр. филтрирана вода или бариерна течност).
• ПЛАН 41: ПЛАН 31 + охладител.
• ПЛАН 02: Уплътнителна камера с кожух с охлаждане или отопление.

💡 Професионален съвет: ПЛАН 14 (сменяема посока на промиване) звучи гъвкаво, но рядко се използва на практика – допълнителните клапани означават повече поддръжка и потенциални точки на течове.

(II) Планове с двойно уплътнение – за приложения с висок риск или нулеви течове

Те използват две уплътнителни повърхности с бариера или буферна течност между тях - идеални за токсични, запалими или чувствителни към околната среда услуги.

• ПЛАН 52: Двойно уплътнение без налягане с вентилиран резервоар.
• ПЛАН 53A/B/C: Системи с двойно уплътнение под налягане:
• 53A: Зареден с азот акумулатор поддържа налягане.
• 53B: Добавя циркулационна помпа и охладител—идеален за високотемпературни услуги.
• 53C: Използва бутален акумулатор за стабилно налягане в системи с големи колебания в налягането.
• ПЛАН 54: Напълно независима външна бариерна флуидна система (напр. специална маслена конзола).

Мръсен или разяждащ?

Те поддържат основното уплътнение, вместо да го заменят.

• ПЛАН 62: Външно охлаждане (обикновено пара или вода), впръскано зад уплътнението, за да се предотврати натрупването на твърди вещества - често срещано при помпи за суспензия или черен разтвор.
• PLAN 65: Добавя превключвател за ниво към резервоара PLAN 52 за ранно откриване на теч от вътрешно уплътнение.

(IV) Планове за сухо газово уплътнение – за летливи или чувствителни услуги

Използвайте чист, сух газ (обикновено азот) вместо течност като уплътняваща среда.

• ПЛАН 72: Тандемно сухо газово уплътнение с азотна бариера.
• ПЛАН 74: Двойно сухо газово уплътнение под налягане.
• ПЛАН 75/76: Варианти за флуиди с висок вискозитет или нелетливи течности, при които процесният газ не може да се използва директно.

⚠️ Забележка: Сухите газови уплътнения изискват ултрачист, сух, регулиран газ.

3. Три практически правила за избор на правилния план

• ဒီလမ်းညွှန်ပေါင်းစပ်
• Чисто и хладно?
• Мръсен или разяждащ?
• Летливи или токсични?
• Проверете температурата и налягането
• 120°C?

• Високо налягане?
• Попитайте: Какво се случва, ако изтече?
• Незначително капене ОК?
• Пожар, токсичност или риск за околната среда?

Последна мисъл

Най-добрият план за промиване не е най-фантастичният – той е този, който отговаря на действителните ви условия на работа.

Това ръководство съчетаваAPI 682основи с поуки, извлечени от стотици инсталации в реалния свят.

Нуждаете се от помощ за оразмеряване на план за вашата конкретна услуга? www.teffiko.com.
