Тези чести проблеми във водоснабдяването, химическото инженерство, HVAC и други области често произтичат от неправилно разчитане или игнориране на основното "ръководство с инструкции" на центробежната помпа - кривата на производителността. Като основно оборудване, широко използвано в индустрията, всеки 1% увеличение на ефективността на aцентробежна помпаможе да означава годишни спестявания от десетки хиляди или дори стотици хиляди юани в оперативни разходи за мащабен проект.
Тази статия ще ви научи как да тълкувате кривите на помпата, като не само ще ви каже как да ги четете, но и как да ги използвате, за да вземете оптимални решения за доставка и работа и поддръжка.

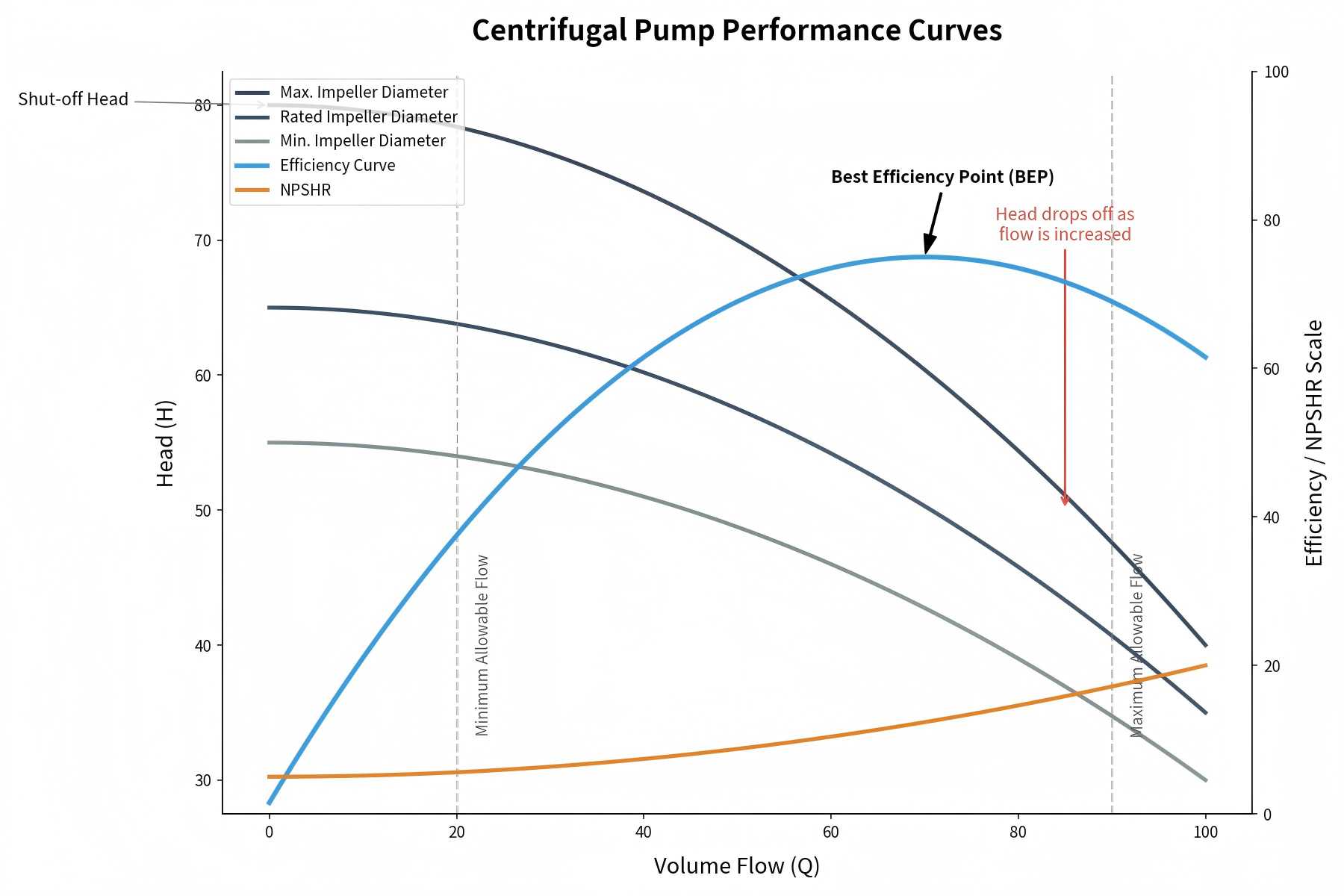

Кривата напор-дебит (H-Q крива) е най-основната част от кривата на помпата. Той изобразява връзката между напора на помпата (височината, до която помпата може да повдигне течност) и скоростта на потока (обема на течността, доставена от помпата за единица време) при постоянна скорост. Обикновено напорът се нанася върху вертикалната ос (ос Y), а скоростта на потока върху хоризонталната ос (ос X).
Основно заключение може да се направи от кривата H-Q: с увеличаване на дебита напорът постепенно намалява. Това е така, защото докато повече течност преминава през работното колело и корпуса на помпата, триенето на течността и турбуленцията в помпата се засилват, което води до намален напор. Например, една помпа може да генерира 100 фута напор при дебит от 50 галона в минута (gpm), докато напорът пада до 80 фута, когато дебитът се увеличи до 75 gpm - тази връзка е ясно видима на кривата.
Кривата мощност-поток (P-Q крива) показва връзката между консумацията на енергия на помпата и дебита при постоянна скорост. Консумираната мощност (в конски сили или киловати) се нанася на вертикалната ос, а дебитът на хоризонталната ос.
За разлика от H-Q кривата, P-Q кривата показва възходяща тенденция: консумацията на енергия се увеличава с увеличаване на дебита. Това е така, защото помпата трябва да положи повече усилия, за да достави повече течност и да преодолее по-голямо триене и турбуленция. Разбирането на тази крива е от решаващо значение за избора на двигател на помпата - ако двигателят е с недостатъчен размер, той може да се претовари при условия на висок поток; ако е прекалено голям, това ще доведе до загуба на енергия.
Кривата ефективност-поток (E-Q крива) отразява ефективността на помпата при различни дебити. Ефективността (изразена като процент) се нанася на вертикалната ос, а дебитът на хоризонталната ос. Тази крива е ключова за намаляване на потреблението на енергия, тъй като показва дебита, при който помпата работи с максимална ефективност.
Кривата на ефективност обикновено е с форма на хълм: ефективността се покачва до връх с увеличаване на дебита, след което постепенно намалява, докато дебитът продължава да се увеличава. Пикът на тази крива се нарича точка на най-добра ефективност (BEP) — обяснено подробно по-долу.
Разчитането на кривата на помпата не означава само идентифициране на трите подкриви, но и разбиране на ключовите точки от данни, които определят производителността на помпата. По-долу са основните елементи, върху които да се съсредоточите:
Точката на най-добра ефективност (BEP) е комбинацията от дебит и напор, при които помпата работи с максимална ефективност, което също е пикът на E-Q кривата и най-икономичната работна точка на помпата. Когато избирате помпа, дайте приоритет на моделите, при които необходимата работна точка (дебит + напор) на системата е възможно най-близо до BEP.
Работата на помпата далеч от BEP води до повишена консумация на енергия, ускорено износване на работното колело и двигателя и съкращаване на експлоатационния живот на помпата. Например, помпа с BEP, съответстваща на 60 gpm, може да претърпи 20%-30% намаление на ефективността и преждевременна повреда, когато работи при 30 gpm (половината от скоростта на потока BEP).
Работният диапазон (известен също като диапазон на производителност) се отнася до дебита и интервала на напора, в рамките на който помпата може да работи безопасно, без да повреди работното колело, двигателя или други компоненти. Този диапазон се определя от минималния/максималния дебит и напор на помпата и може да се види директно на H-Q кривата.
Производителите обикновено препоръчват работа на помпата в рамките на 70%-120% от BEP, за да се осигури безопасен работен диапазон. Работата извън този диапазон може да причини кавитация, прекомерни вибрации, прегряване на двигателя и други проблеми.
Напорът при спиране е максималният напор, който помпата може да генерира при нулев поток (т.е., когато изпускателният клапан е затворен), което е пресечната точка на H-Q кривата и вертикалната ос (Y-ос). Разбирането на спирателната височина е от решаващо значение за проектирането на системата - ако статичната височина на системата надвишава спирателната височина на помпата, помпата няма да успее да достави течност.
Максималният дебит е максималният дебит, който помпата може да достави при нулев напор (т.е. без съпротивление на потока), което е пресечната точка на H-Q кривата и хоризонталната ос (X-ос). Тази стойност ви помага да определите дали помпата може да отговори на изискването за максимален дебит на системата.
Нетната положителна смукателна височина (NPSH) е ключов параметър за предотвратяване на кавитация - разрушителен феномен, при който се образуват мехурчета от пара във флуида поради недостатъчно смукателно налягане, което поврежда компонентите на помпата. NPSH е разликата между налягането на течността при засмукване на помпата и налягането на парите на течността.
Повечето криви на помпата включват NPSH крива, която показва минималния NPSH, необходим на помпата да работи без кавитация при различни дебити. За да се избегне кавитация, наличният NPSH на системата трябва да бъде по-голям от NPSH, изискван от помпата.
Не всички криви на помпата имат една и съща форма - формата им зависи от дизайна на помпата, а различните форми на кривите отговарят на различни сценарии на приложение. По-долу са трите най-често срещани форми на крива на помпата:
Стръмната крива показва, че помпата може да генерира висок напор при ниски дебити. Този тип крива е подходяща за приложения с високо налягане, като системи за захранване на котли, почистване под високо налягане или промишлени процеси, при които течността преминава през тънки тръби или системи с високо съпротивление.
Плоската крива означава, че помпата може да осигури висок дебит при нисък напор. Той е идеален за приложения с голям поток и ниско съпротивление като напоителни системи, охладителни кули или общински водоснабдителни системи.
Бързо спадаща крива показва, че помпата е склонна към кавитация при ниски скорости на потока. Такива помпи изискват по-висок наличен NPSH, за да работят ефективно и са подходящи за приложения със стабилен дебит и достатъчно смукателно налягане.
За да използвате пълноценно кривите на помпата, следвайте тези практически съвети – те ще ви помогнат да изберете правилната помпа и да оптимизирате нейната работа:
Да избереш правилнотоцентробежна помпа, първо изяснете системните изисквания, след това съпоставете изискванията с производителността на помпата, като използвате кривата на помпата. По-долу е ръководство стъпка по стъпка:
След като изберете правилната помпа, можете да оптимизирате нейната производителност, като използвате кривата на помпата, за да намалите разходите и да удължите експлоатационния живот. По-долу са основните стратегии:
