В грандиозния пейзаж на флуидни машини,Тефикоотдавна е дълбоко ангажиран в областта на центробежните помпи.Центробежни помпизаемат доминираща позиция поради простата си структура и широк обхват на приложение. Въпреки че има голямо разнообразие от центробежни помпи, вариращи от миниатюрни битови бустерни помпи до гигантски промишлени дренажни станции с изключително различен външен вид, техните основни „органи“ са поразително сходни, когато корпусите им се отстранят.
Днес ще проведем задълбочен анализ на структурните детайли и логиката на еволюцията на центробежните помпи, като комбинираме класическите помпи тип B, модерните помпи IS и помпи с двойно засмукване с голям поток.

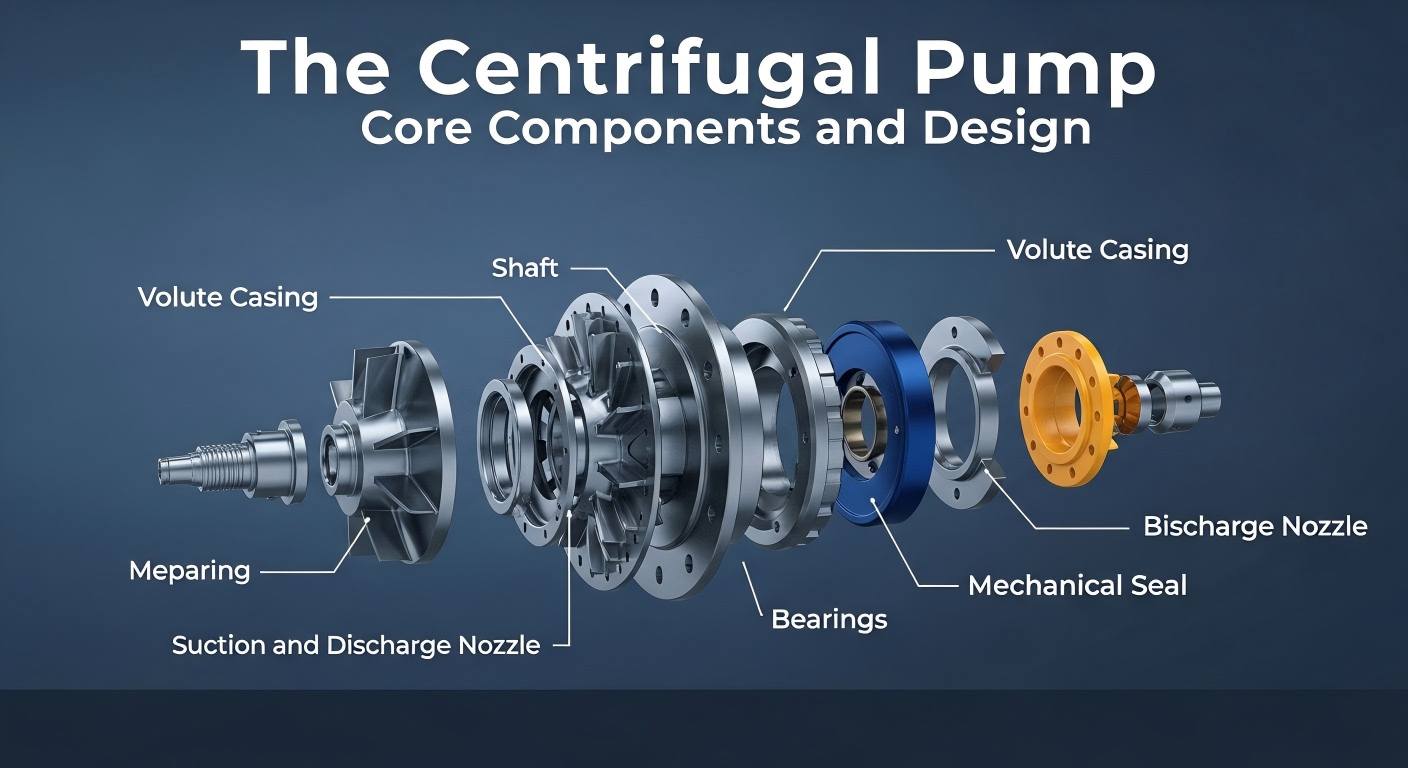

Независимо от вариациите на типа помпа, следните основни компоненти формират основната рамка на центробежните помпи:
След разбиране на общата структура на центробежните помпи, ние допълнително проучваме няколко често срещани типа центробежни помпи, всяка с фокусиран структурен дизайн за адаптиране към различни работни условия.
Помпата тип B е класически дизайн на центробежна помпа, характеризираща се с това, че единият край на помпата се поддържа от лагери вътре в скобата, докато краят, снабден с работното колело, се простира конзолно извън скобата. Въз основа на комбинацията от тялото на помпата и капака на помпата, помпите тип B се разделят на отварящи се отпред и отварящи се отзад типове. Дизайнът със задно отваряне предлага значителни предимства по време на поддръжката: скобата заедно с работното колело могат да бъдат отстранени просто чрез разхлабване на гайката на скобата, без да се разглобяват входящите и изходните тръбопроводи на помпата, което значително опростява процеса на поддръжка. По-голямата част от аксиалната сила на помпите тип B се балансира от балансиращи отвори на работното колело, а останалата сила се поема от лагерите. Този тип помпа е проста по структура, надеждна при работа, лесна за производство и поддръжка и много адаптивна, така че някога е била широко използвана.
Помпата IS е основната едностъпална центробежна помпа с едно засмукване, която постепенно заменя помпите тип B. Той е оптимизиран на базата на помпи тип B за подобряване на енергийната ефективност и удобство. Диаметърът на смукателния порт на работното колело на IS помпите обикновено е по-голям, а смукателният и нагнетателният порт на корпуса на помпата също са подобрени, като тялото на помпата се поддържа директно върху основата. В сравнение с помпи от тип B със същата производителност, IS помпите имат по-малка номинална мощност, което отразява техните енергоспестяващи характеристики. Помпите IS също имат структура за отваряне отзад, с допълнително подобрено удобство при поддръжка: въртящите се части могат да бъдат изтеглени за поддръжка чрез премахване на междинната връзка на удължения съединител, без да се разглобява тялото на помпата, тръбопроводите и двигателя. IS помпите са подходящи за индустриално и градско водоснабдяване и дренаж, както и за напояване на селскостопански продукти и могат да транспортират чиста вода или течности с физични и химични свойства, подобни на чистата вода, с температура не по-висока от 80°C.
Едностепенната центробежна помпа с двойно засмукване е структурно еквивалентна на комбинирането на две работни колела на помпи от тип B, като течността навлиза едновременно от лявата и дясната страна на работното колело, което прави нейния дебит много по-голям от този на едносмукателна помпа със същия размер. Неговият ротор е поддържан в двата края, а корпусът на помпата обикновено е хоризонтално разделен спираловиден тип, с две полуспирални смукателни камери, образуващи разделена структура заедно с корпуса на помпата. Тази конструкция не само се справя с големи дебити, но също така сама балансира аксиалната сила на помпата поради симетричното навлизане на течност в работното колело, елиминирайки необходимостта от допълнително устройство за балансиране на аксиалната сила. При еднакъв дебит помпите с двойно засмукване обикновено имат по-добра устойчивост на кавитация от помпите с едно засмукване, което е особено важно за транспортиране на лесно изпаряващи се течности или при условия на висока височина на засмукване. Устройството за уплътнение на вала на помпата използва най-вече уплътнение на опаковката, с воден уплътнителен пръстен, монтиран в салниковата кутия за охлаждане и смазване чрез въвеждане на вода под налягане.
От здравата издръжливост на помпите тип B, до енергоспестяващата прецизност на IS помпите и до великолепната производителност на помпите с двойно засмукване, структурната еволюция на центробежните помпи винаги е била съсредоточена върху двете основни теми за ефективност и удобство при поддръжка. Различните видове центробежни помпи, базирани на общата основна структура, имат свои собствени структурни характеристики и предимства на приложението, за да отговорят на нуждите на различни промишлени сценарии.Тефикоще продължи да дава възможност за научноизследователска и развойна дейност и прилагане на центробежни помпи с професионална технология.
