Какво е нетна положителна смукателна височина (NPSH)?

Ако работите или проектирате aцентробежна помпасистема, NPSH (Net Positive Suction Head) е термин, който просто не можете да избегнете. Това не е просто физически параметър, а критична разделителна линия, която определя дали вашата помпа ще работи гладко десетилетия или ще бъде бракувана поради кавитация само след няколко месеца.

I. Основна дефиниция на NPSH

NPSH се отнася до ефективната излишна енергия на налягането, действително притежавана от течността на входа на центробежна помпа. Основната му функция е да преодолее съпротивлението на потока и да предотврати изпаряването на течността и обикновено се измерва в метри воден стълб (m) или футове течен стълб (ft).

Когато центробежната помпа работи, на входа на работното колело се образува зона с ниско налягане поради високоскоростния поток на флуида. Ако налягането тук падне под налягането на наситените пари на течността, течността ще се изпари моментално, генерирайки голям брой мехурчета пара. Тъй като мехурчетата текат с течността в зоната с високо налягане на работното колело, те се свиват и имплодират бързо. Това явление е известно като кавитация – най-разрушителният начин на повреда на центробежните помпи. Съществуването на NPSH е да поддържа долната линия на налягането и да предотвратява появата на кавитация.

II. Двете страни на NPSH: NPSHA срещу NPSHR

Объркването на тези две понятия е причина номер едно за неправилен избор в инженерните сайтове и търсенията в Google. За да се гарантира безопасността на помпата, тяхната връзка трябва да бъде ясно разбрана.

1. Наличен NPSH (NPSHA)

Колко енергия всъщност може да осигури системата?

NPSHA се определя изцяло от вашите условия на монтаж и няма нищо общо с марката на помпата. Зависи от следните фактори:

• Височина на нивото на течността: Височината на повърхността на течността в резервоара за съхранение спрямо осевата линия на помпата (положителна за наводнено засмукване, отрицателна за повдигащо засмукване).
• Повърхностно налягане: дали резервоарът за съхранение е отворен за атмосферно налягане или е запечатан и под налягане.
• Триене в тръбопровода: Загуби на съпротивление, причинени от дължината на смукателния тръбопровод, колената и клапаните.
• Температура на течността: Ключов момент! Колкото по-висока е температурата, толкова по-лесно се изпарява течността и толкова по-нисък е NPSHA.

2. Изисква се NPSH (NPSHR)

Колко енергия консумира самата помпа?

NPSHR е присъща характеристика на помпата, определена от производителя чрез строги тестове и отбелязана върху кривата на производителността на помпата. Той представлява консумацията на енергия, необходима за протичане на течността от входа на помпата до точката на минимално налягане вътре в работното колело.

• Влияние на дебита: Колкото по-висок е дебитът, толкова по-бърза е скоростта на потока, толкова по-голям е спадът на налягането и NPSHR обикновено е по-висок.
• Проектно въздействие: Отличен хидравличен модел (като дизайн с двойно засмукване) може значително да намали NPSHR.

III. Кавитация: Фаталната опасност от недостатъчен NPSH

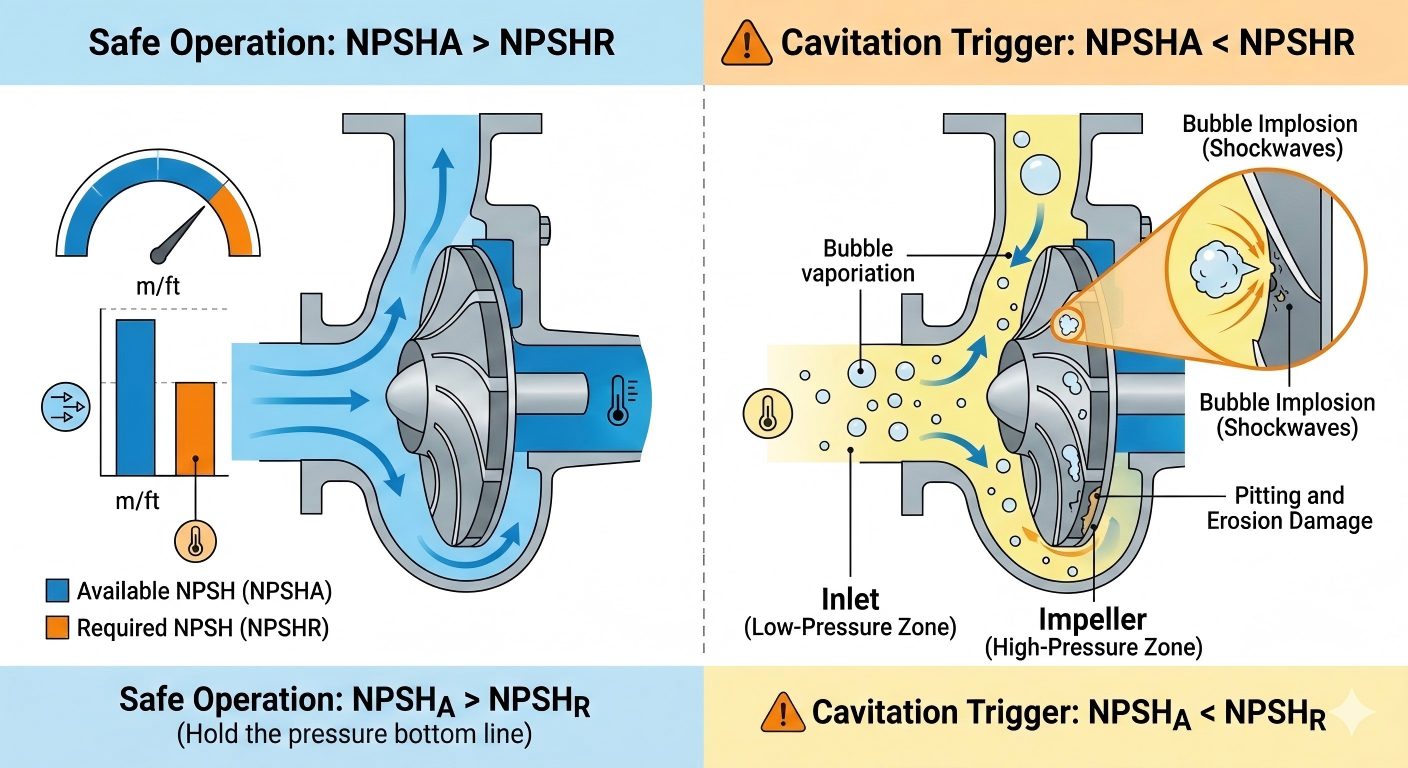

Когато NPSHa < NPSHR, входното налягане на помпата е по-ниско от налягането на течните пари и кавитацията възниква на етапи, което в крайна сметка причинява необратима повреда на оборудването.

1. Процесът на възникване на кавитация

1. Образуване на зона с ниско налягане: Налягането на входа на помпата пада рязко, течността кипи мигновено, генерирайки голям брой малки мехурчета пара.
2. Имплозия на мехурчета: Докато мехурчетата се вливат в зоната с високо налягане на работното колело, те се свиват и имплодират бързо, произвеждайки локални ударни вълни с висок интензитет.
3. Натрупване на щети: Милиони микроскопични имплозии действат непрекъснато, като постепенно увреждат основните компоненти на тялото на помпата.

2. Пет тежки последици, причинени от кавитация

IV. Практическо ръководство: Как да подобрите NPSHa и да избегнете рисковете от кавитация

При условия на работа на място, NPSHa може да се коригира чрез оптимизация на системата. Основните насоки за оптимизация са както следва, които могат да бъдат приложени според действителните сценарии:

1. Оптимизирайте позицията на монтаж: Намалете височината на монтаж на помпата, дайте приоритет на режима на инсталация с наводнена смукателна инсталация, за да увеличите директно статичното налягане на входа.
2. Опростете смукателния тръбопровод: Скъсете дължината на смукателния тръбопровод, намалете компонентите на местното съпротивление като колена и клапани, увеличете диаметъра на смукателната тръба и намалете скоростта на потока на флуида и загубите от триене.
3. Повишете нивото на входната течност: Увеличете височината на нивото на течността от страната на засмукване, за да повишите ефективното статично налягане и да засилите захранването с входно налягане.
4. Условия на контролната среда: Намалете температурата на високотемпературната среда, за да намалите налягането на парите; или изберете устойчиви на кавитация видове помпи, подходящи за средата.
5. Точен избор на тип и съвпадение: Дайте приоритет на центробежните помпи с по-ниски стойности на NPSHR, за да намалите рисковете от кавитация от източника и да се адаптирате към сложни работни условия.

Заключение: Нека данните пазят вашите активи

Какво е нетна положителна смукателна височина (NPSH)? Това е разделителната линия между ефективната работа и катастрофалната повреда.

Не чакайте да чуете звука на „изпомпване на камъни“, за да предприемете действие.Тефикосе ангажира да ви предостави плавни решения, които не само отговарят на стандартите, но и надхвърлят очакванията. От точен анализ на работните условия до отлично производство на помпи, ние интегрираме върховното преследване на NPSH във всяка част от оборудването, гарантирайки, че вашата система работи ефективно безшумно и без проблеми с кавитацията.
