Най-добри практики за монтаж на основа на центробежна помпа: Шест критични насоки за фундаментни болтове и фугиране

В сектора на индустриалните течности,Тефикоинженерите подчертават основен принцип: "Стабилността на една помпа се определя еднакво от нейния дизайн и нейната основа." Прецизността на монтажа на фундаментния болт директно диктува естествената честота и нивата на вибрации на центробежната помпа по време на работа.

По-долу са шестте критични технически изисквания за отворите за фундаментни болтове и процедурите за фугиране, обобщени от техническия екип на Teffiko за справка в строителството.

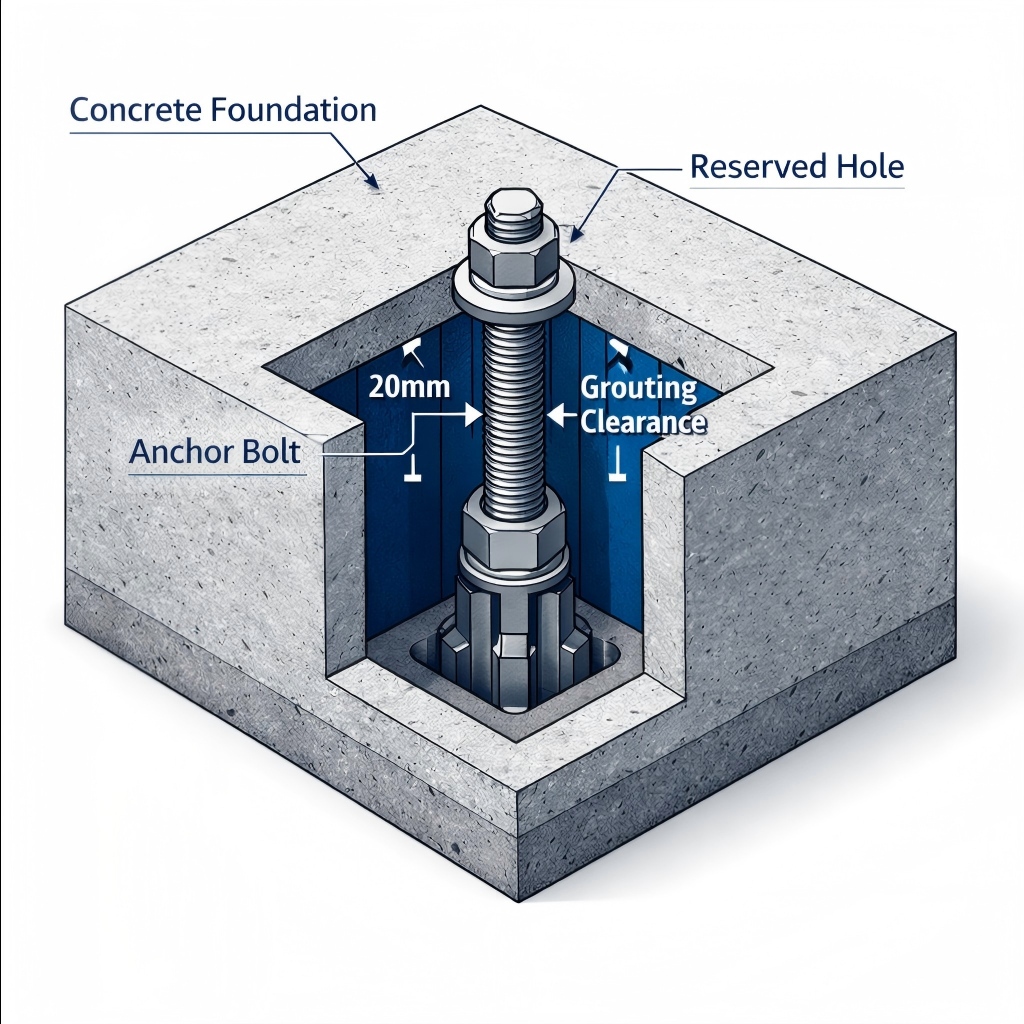

1. Прецизно позициониране: точност на размерите и ниво

Прецизността е в основата на стабилността. Преди фугиране е задължителна стриктна проверка спрямо техническите спецификации на производителя на помпата.

• Съгласуваност на размерите: Разстоянието и диаметърът на фундаментните болтове трябва стриктно да съответстват на размерите на основата на помпата или модула. Дори незначителни отклонения могат да причинят принудителен монтаж, предизвиквайки първоначално напрежение върху вала на помпата.
• Изискване за ниво: Отклонението на нивото на повърхността на основата трябва да се контролира в рамките на 0,5 mm на метър (или както е указано от производителя на оборудването).
• Техническа информация: Превишаването на този толеранс причинява деформация на усукване на корпуса на помпата при закрепване. Това компрометира напасването на лицето на механичното уплътнение, което води до изтичане и прекомерни вибрации - основна причина за необясними повреди на уплътнението.

2. Техника за консолидиране: Предотвратяване на накланяне и изместване

Правилното консолидиране на бетона около фундаментните болтове е от решаващо значение за структурната цялост.

• Предотвратяване на накланяне: Вибраторите никога не трябва да контактуват директно или да упражняват страничен натиск върху фундаментните болтове. Директният контакт може да доведе до накланяне на болтовете. Наклоненият болт води до невертикално разпределение на натоварването, създавайки точки на концентрация на напрежението на срязване в интерфейса на гайката.
• Елиминиране на изместването: Трябва да се приложат мерки за безопасно фиксиране по време на строителството, за да се гарантира, че всички вградени части (болтове и втулки) остават неподвижни с нулево изместване по време на процеса на изливане.

3. Контрол на времето: 75% праг на якост и вторично фугиране

Времето често е най-пренебрегваният фактор в бързите графици за строителство.

• Праг на якост: Първичният фундаментен бетон трябва да достигне най-малко 75% от проектната си якост на натиск, преди помпения агрегат да бъде нивелиран, подравнен и фиксиран. Преждевременното натоварване създава риск от неравномерно слягане на основата.
• Последователност на процеса: Вторичното фугиране трябва да продължи само след като оборудването е прецизно подравнено и трайно фиксирано.
• Оптимална дебелина: Дебелината на вторичния фугиращ слой трябва стриктно да се поддържа между 30 mm и 70 mm.
• Технически анализ: Слоевете, по-тънки от 30 мм, нямат достатъчна маса за ефективно пренасяне на натоварването и са склонни към напукване. Слоеве с дебелина над 70 mm генерират прекомерно напрежение при свиване, което води до вътрешно напукване. Диапазонът 30–70 mm е проверената „зона на безопасност“ за прехвърляне на натоварване.

4. Подготовка на интерфейса: чистота и контрол на влагата

Връзката между съществуващ и нов бетон е критично слабо място, което изисква двойни предпазни мерки.

• Стандарт за почистване: Повърхността, предназначена за вторично фугиране, трябва да бъде старателно измита, за да се отстранят всички масла, прах, млечно мляко и свободни частици.
• Състояние на влага: Основата трябва да е наситена повърхностно суха (SSD) — напълно намокрена, но без застояла вода — преди фугиране. Това не позволява на стария бетон да абсорбира влагата от новата фугираща смес, което би компрометирало здравината на връзката.
• Предпазни мерки при ниски температури: Ако околните температури паднат под 0°C, трябва да се предприемат незабавни мерки против замръзване, за да се предотврати замръзване на повърхността, което унищожава способността за свързване.

5. Избор на материал: високоякостен бетон с фин добавъчен материал

За високо прецизно оборудване като многостъпални центробежни помпи спецификацията на материала е от първостепенно значение.

• Спецификация на добавъчния материал: Предпочита се бетон от фин трошен камък, за да се гарантира, че фугиращата смес напълно запълва тесните отвори за болтове и пролуките в основата без кухини.
• Йерархия на якост: Класът на якост на натиск на фугиращия материал трябва да бъде с един клас по-висок от този на основния фундаментен бетон.
• Инженерен принцип: Концепцията за „здрава обвивка, слабо ядро“ тук е невалидна. Инсталационният слой трябва да е по-здрав от основата, за да разсейва ефективно динамичните натоварвания, генерирани по време на работа на помпата, предотвратявайки повреда от напрежение на самата основа.

6. Среда на втвърдяване: Термична защита Под 5°C

Втвърдяването е последната и най-решаваща стъпка за дългосрочна издръжливост.

• Критичен температурен праг: Когато температурата на околната среда падне под 5°C, реакцията на хидратация на цимента се забавя значително, нарушавайки развитието на якостта.
• Задължителни мерки: Трябва да се прилагат строги мерки за топлоизолация или отопление през целия период на втвърдяване на вторичния фугиращ слой.
• Предупреждение за риск: Неправилното втвърдяване при ниски температури може да доведе до това, че фугиращият слой не успява да достигне проектната якост, създавайки скрит риск от структурна повреда по време на работа на помпата.

Заключение

Поговорката „Детайлите определят успеха или провала“ е особено актуална вцентробежна помпамонтаж. От точността на размерите на запазените отвори до строгите протоколи за вторично фугиране и прецизността на болтовете на ниво милиметър, всяка стъпка е взаимосвързана.Тефикосе придържа към тези строги стандарти, за да контролира всеки детайл, като гарантира стабилна и надеждна работа на помпеното оборудване чрез професионално изпълнение и осигуряване на качеството.
