Какво да направите, ако дебитът на хоризонтална многостъпална центробежна помпа е недостатъчен?

В индустриални и високи водоснабдителни системи,Тефико хоризонтални многостъпални центробежни помписа основният източник на енергия. Въпреки това, много инженери откриват, че дебитът на помпата постепенно "спада" след период на работа и не успява да достигне калибрираните параметри.

Комбинирайки теоретичното изследване на флуидни машини и опит в оперирането и поддръжката на първа линия, тази статия ще реши задълбочено проблема с недостатъчния дебит от три измерения: херметичност, съпротивление на системата и производителност на източника на захранване.

1. Неправилен дизайн и избор

Анализ на причината:

• Несъответствие между избора на помпа и действителните работни условия: Номиналният дебит и напорът на помпата не отговарят точно на действителните системни изисквания, например избраната помпа има прекалено малък дебит или недостатъчен напор, за да преодолее съпротивлението на системата. Това обикновено произтича от отклонения в изчисляването на съпротивлението на системата в началния етап на проектиране или неуспешна настройка на избора на помпа навреме, когато действителните работни условия се променят.
• Дефекти в конструкцията на тръбопроводната система: Фактори като прекалено дълъг смукателен тръбопровод, малък диаметър на тръбата, прекомерни колена и голямо съпротивление на клапана ще увеличат значително съпротивлението на системата, причинявайки действителната работна точка на помпата да се отклони от зоната с висока ефективност и по този начин да доведе до спад в дебита.

Диагноза и решения:

• Проверете проектните параметри и кривите на производителност: Преизчислете точно изискванията за напора на системата и дебита и ги сравнете внимателно с кривата на производителността на помпата, за да сте сигурни, че помпата работи стабилно във високоефективната зона. Ако е необходимо, решително обмислете подмяната на помпата с такава, която е по-подходяща за настоящите условия на работа.
• Оптимизирайте оформлението на тръбопроводната система: Извършете цялостна проверка и оптимизиране на смукателния и нагнетателния тръбопровод, сведете до минимум ненужните колена и клапани и се уверете, че диаметърът на тръбата отговаря на оптималните изисквания за транспортиране на течности, като по този начин ефективно намалява съпротивлението на тръбопровода.

2. Проблеми с инсталирането и пускането в експлоатация: Ключови моменти за отстраняване на неизправности на място

Анализ на причината:

• Изтичане на въздух при смукателния тръбопровод и основата на клапана: Това е често срещана и ключова причина за недостатъчен дебит. Лошото уплътняване на смукателния тръбопровод или основата на клапана ще доведе до непрекъснато навлизане на въздух в камерата на помпата, ще предизвика кавитация и сериозно ще отслаби водопоглъщащия капацитет и скоростта на потока на помпата. Задължително е да проверите смукателната тръба и основата на клапана, за да се уверите, че няма изтичане на въздух.
• Запушване на долния клапан или смукателния филтър: долният клапан не се отваря напълно или смукателният филтър е силно запушен с отломки (като утайка, влакна и др.), което ще доведе до рязко увеличаване на съпротивлението на засмукване и ще попречи на помпата да изтегли достатъчно течност.
• Неправилна посока на въртене на двигателя: Неправилното окабеляване на двигателя може да доведе до въртене на работното колело на помпата в обратна посока. В този случай, въпреки че помпата работи, тя трудно може да генерира ефективен дебит или дебитът е изключително нисък.
• Лоша центровка между помпата и двигателя: Лошата точност на центровката на съединителя ще причини необичайни вибрации на помпения модул, ще ускори износването на лагерите и уплътненията и по този начин ще повлияе на ефективността на работа и стабилността на потока на помпата.

Диагноза и решения:

• Извършете стриктна проверка на херметичността на смукателния тръбопровод: Извършете строг тест за херметичност на смукателния тръбопровод и всички точки на свързване и поправете своевременно всички точки на изтичане на въздух. Уверете се, че всички връзки са затегнати надеждно, особено връзката между смукателната тръба и основата на вентила.
• Почиствайте редовно долния клапан и филтъра: Създайте система за редовна проверка и почистване на долния клапан и смукателния филтър, за да сте сигурни, че те винаги са безпрепятствени и избягвайте натрупването на отломки.
• Потвърдете правилната посока на въртене на двигателя: Като движите двигателя, внимателно наблюдавайте дали посоката на въртене на помпата съответства на посоката, посочена от стрелката, ясно маркирана върху корпуса на помпата. Ако се установи несъответствие, незабавно регулирайте окабеляването на двигателя.
• Извършете прецизно калибриране на подравняването: Използвайте професионални инструменти за подравняване (като лазерни инструменти за подравняване), за да извършите високо прецизно подравняване на помпата и двигателя, като основно намалявате вибрациите и износването на компонентите.

3. Неправилна работа и оптимизиране на скоростта на въртене

Анализ на причината:

• Неадекватно пълнене на помпата: Ако въздухът в камерата на помпата и смукателния тръбопровод не е напълно изтощен преди стартиране, помпата няма да успее да абсорбира вода нормално или дебитът ще бъде силно недостатъчен.
• Недостатъчна скорост на въртене, причинена от ниско системно напрежение: Нестабилното или постоянно ниско захранващо напрежение директно ще причини спад в скоростта на въртене на двигателя, като по този начин значително ще намали производителността на помпата (включително дебит и напор). Недостатъчната скорост на въртене е важна причина за недостатъчен дебит на хоризонталните многостъпални центробежни помпи.
• Недостатъчно отваряне на изпускателния клапан: След стартиране на помпата, ако изходящият клапан не е напълно отворен, изходящият поток ще бъде изкуствено ограничен.
• Кавитация: Тежки условия на засмукване (като прекалено висока височина на засмукване, високо съпротивление на смукателния тръбопровод, прекалено висока температура на течността) причиняват налягането на входа на помпата да бъде по-ниско от налягането на изпарение на течността, генерирайки голям брой мехурчета и задействайки кавитация. Кавитацията ще причини рязък спад в скоростта на потока, придружен от необичаен шум и силни вибрации.

Диагноза и решения:

• Извършете щателно изпускане на въздух и операции по пълнене на помпата: Преди всяко стартиране се уверете, че камерата на помпата и смукателният тръбопровод са напълно запълнени с течност и целият остатъчен въздух е изтеглен напълно.
• Проверявайте и стабилизирайте захранващото напрежение: Проверявайте редовно захранващото напрежение, за да се уверите, че е стабилно и отговаря на изискванията за номинално напрежение на двигателя. Ако е необходимо, помислете за инсталиране на стабилизатор на напрежението, за да увеличите ефективно скоростта на въртене на многостепенната помпа.
• Проверете отварянето на изпускателния клапан: Уверете се, че изходящият клапан е напълно отворен и го регулирайте до оптималния работен отвор според действителните изисквания на процеса.
• Подобряване на условията на засмукване и дълбочината на постъпване на вода: Увеличаването на дълбочината на постъпване на водата на хоризонталната многостепенна центробежна помпа може ефективно да увеличи смукателното налягане на помпата, като по този начин решава проблема с потока, причинен от недостатъчното налягане на водата. В същото време височината на засмукване трябва да се намали възможно най-много, съпротивлението на смукателния тръбопровод трябва да се намали и трябва да се избягва транспортирането на прегрята течност. Ако е необходимо, помислете за инсталиране на бустерна помпа или оптимизиране на дизайна на смукателния тръбопровод.

4. Неправилна поддръжка и износване на компонентите: Навременна подмяна на износващите се части

Анализ на причината:

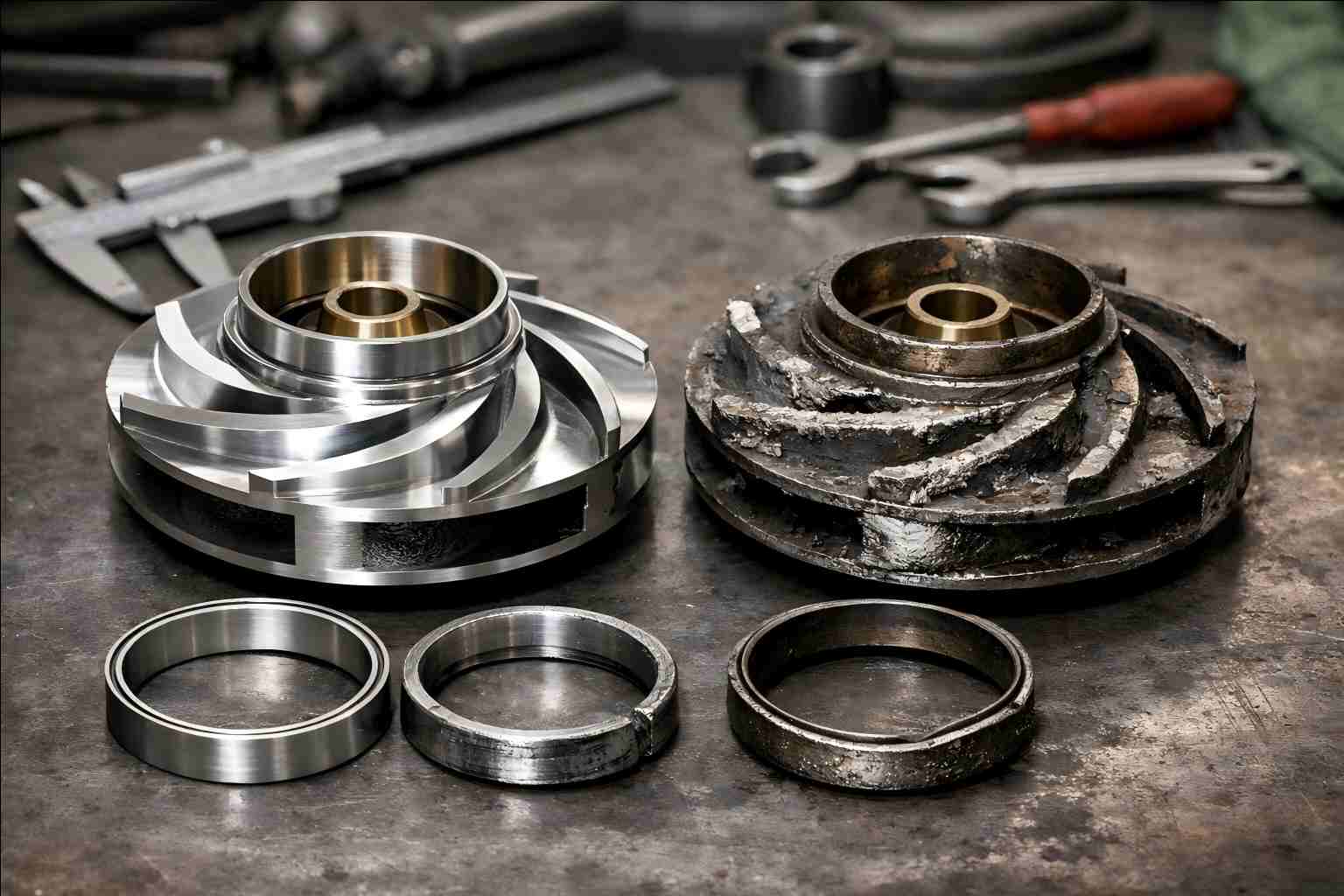

• Износване или повреда на работното колело: По време на продължителна работа работното колело може да се повреди поради корозия, износване или задръстване от отломки и каналът на потока на работното колело може да се деформира, което сериозно засяга работния капацитет на помпата и води до значителен спад в дебита.
• Вътрешен теч, причинен от износване на уплътнителния пръстен: Разстоянието между уплътнителния пръстен и работното колело се увеличава с времето на използване, което води до увеличаване на обратния поток на течността вътре в помпата, рязко намаляване на обемната ефективност и по този начин намаляване на ефективния дебит.
• Износване на лагери: Износването на лагери ще увеличи триенето между ротора и статора, ще намали механичната ефективност на помпата и дори може да причини вибрации и изтичане на уплътнението на вала, косвено засягайки скоростта на потока.
• Изтичане на уплътнения или механични уплътнения: Износването или неправилното монтиране на уплътнения (като уплътнения или механични уплътнения) ще доведе до изтичане на течност, което не само засяга нормалната работа на помпата, но може също да доведе до недостатъчен дебит.

Диагноза и решения:

• Редовно проверявайте и сменяйте работното колело: Създайте система за редовна проверка на състоянието на работното колело, своевременно почиствайте остатъците и ремонтирайте или сменете износените и повредени работни колела. При помпи, които са били използвани дълго време, износените работни колела трябва да се сменят своевременно.
• Сменете уплътнителния пръстен своевременно: Проверявайте редовно процепа на уплътнителния пръстен и го заменете с нов незабавно, след като бъде открита прекомерна пролука, за да сте сигурни, че пролуката е в рамките на допустимия диапазон на конструкцията и поддържайте обемната ефективност на помпата. Ефективността на някои уплътнителни пръстени ще намалее след продължителна употреба, така че трябва да ги сменим навреме.
• Проверявайте и сменете лагерите: Проверявайте редовно състоянието на смазване и степента на износване на лагерите и сменете повредените лагери своевременно, за да осигурите безпроблемната и ефективна работа на помпата.
• Проверявайте и сменете уплътненията: Проверявайте редовно износването и теча на уплътненията или механичните уплътнения и ги регулирайте или сменете, ако е необходимо, за да предотвратите изтичането на течност да повлияе на работата на помпата.

Заключение

Решаването на проблема с недостатъчния дебит на хоризонтална многостъпална центробежна помпа не е трудно; ключът е да се идентифицира точно първопричината. Запомнете нашата мнемоника: „Предотвратете изтичането на въздух и проверете крачния клапан, почистете остатъците и отпушете тръбопроводите, стабилизирайте напрежението, за да осигурите скорост на въртене, сменете частите навреме, за да елиминирате износването“.

Чрез увеличаване на дълбочината на влизане на водата, за да се повиши налягането на водата, осигуряване на стабилно напрежение за поддържане на висока скорост на въртене и решителна подмяна на стареещите уплътнителни пръстени и работни колела, можете не само бързо да възстановите номиналния дебит на помпата, но също така да удължите експлоатационния живот на оборудването и да намалите консумацията на работна енергия.

Ако се нуждаете от ръководство за смяна на уплътнителния пръстен на конкретен модел хоризонтална многостъпална помпа, решения за нестабилно напрежение или професионална поддръжка при избор и изчисление, моля не се колебайте да се свържете с нас. Наш общ стремеж е всяка капка вода да тече ефективноТефико.
