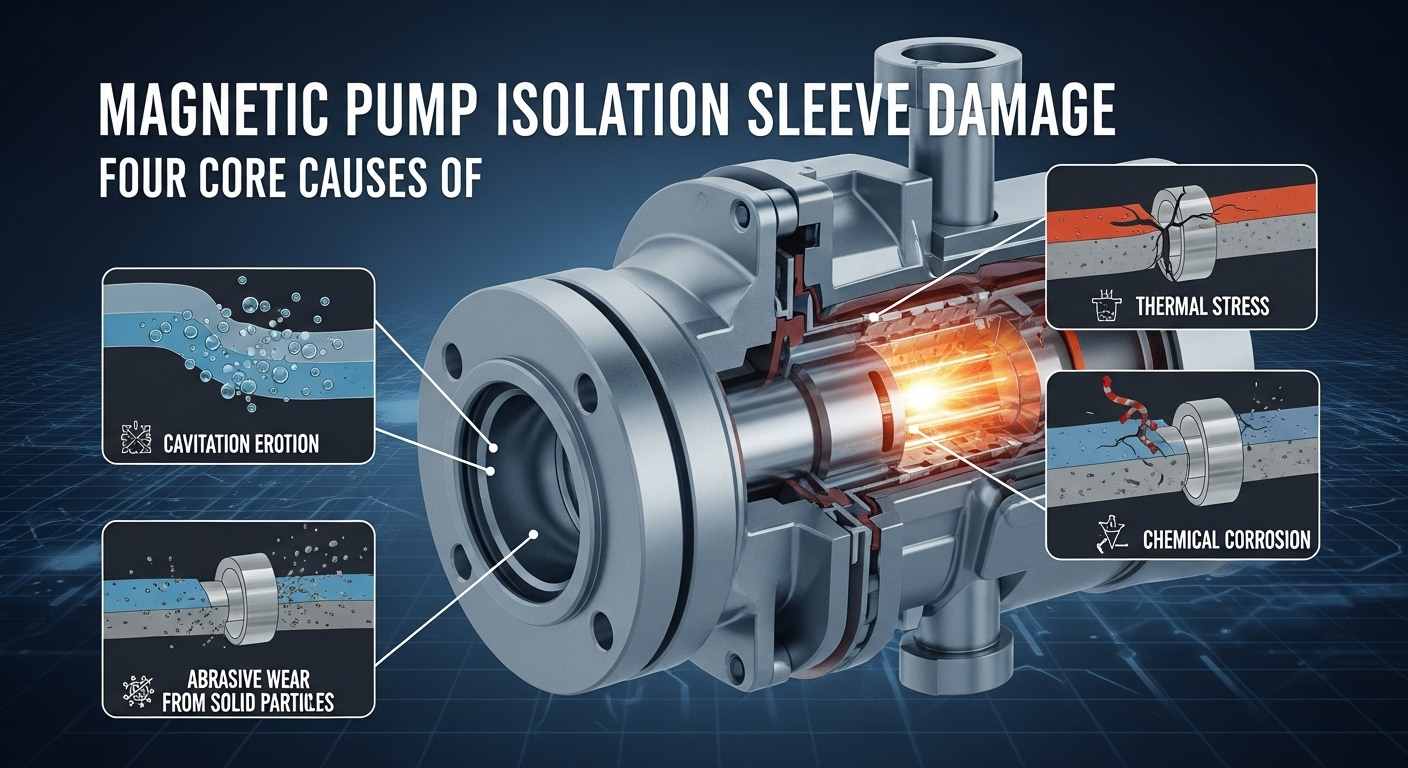

Четири основни причини за повреда на изолационния маншон на магнитната помпа

Увреждане намагнитна помпаизолиращата втулка е основна опасност за безопасността при транспортирането на химически течности. Въз основа на инженерната практика, тази статия анализира задълбочено механизмите за повреда на изолационната втулка, причинена от износване на твърди частици, повреда на смазването при работа на сухо, колебания в работните условия и кавитация, и предоставя решения за предотвратяване на професионално ниво, за да помогне за подобряване на работната стабилност на магнитните помпи.

I. Магнитни чужди тела и твърди частици

Това е най-пряката и често срещана причина за физическо износване на изолационния ръкав. Съществува силно магнитно поле между вътрешния и външния магнитен ротор на магнитна помпа и нейните вътрешни канали на потока са прецизни.

Механизъм на повреда:

1. Магнитни чужди тела: Магнитни примеси като железни стружки и заваръчна шлака в транспортираната среда ще бъдат силно адсорбирани върху повърхностите на вътрешния и външния магнитен ротор. Тъй като вътрешният магнитен ротор се върти с висока скорост, тези частици непрекъснато ще остъргват вътрешната стена на неподвижната изолираща втулка като високоскоростни въртящи се режещи глави, причинявайки постепенно изтъняване на дебелината на стената и в крайна сметка износване.
2. Твърди частици: Ако средата съдържа немагнитни твърди частици (като прах от катализатор, кристали), те ще изтъркат и износят изолиращата втулка и плъзгащите лагери под задвижването на течността. Както е споменато във вашите референтни материали, това може лесно да доведе до "надраскване или прорязване" на изолиращата втулка.

Често срещани задействания:

• Непълно почистване на системни тръбопроводи или резервоари за съхранение след монтаж или поддръжка.
• Самият транспортиран материал съдържа феромагнитни или твърди примеси.

Стратегии за превенция:

Не забравяйте да инсталирате високопрецизни филтри (магнитни филтри, ако е необходимо) на входа на помпата и формулирайте системи за стриктно редовно почистване и проверка.

II. Сухо триене и недостатъчен поток

Смазването и охлаждането на магнитните помпи зависи изцяло от транспортираната течност. Всяка операция без течност е фатална.

Механизъм на повреда:

Когато в помпата няма среда или дебитът на средата е твърде нисък, плъзгащият лагер ще загуби смазване и охлаждане, което ще доведе до високоскоростно сухо триене. Това ще генерира огромно количество топлина за кратко време, причинявайки първо "изгаряне" на лагера. Тази топлина ще бъде бързо отведена към съседната изолационна втулка: за неметални изолационни втулки, това ще причини топене и карбонизация; за метални изолационни ръкави това може да доведе до деформация или размагнитване и в крайна сметка пълна повреда.

Често срещани задействания:

1. Твърде ниско ниво на течност в резервоара за съхранение, което води до кавитация на помпата.
2. Входящият клапан не е отворен, изходящият клапан е прекалено затворен или тръбопроводът е запушен.
3. Недостатъчно зареждане и обезвъздушаване преди стартиране.

Стратегии за превенция:

Инсталирайте и активирайте блокиращи защитни устройства като измервателни уреди за ниво на течности и разходомери, за да постигнете автоматично изключване на помпата при ниско ниво на течност или нисък дебит. Спазвайте стриктно оперативните процедури и потвърдете, че "подготвянето" е завършено преди стартиране.

III. Феноменът на кавитацията

Кавитацията е "невидим убиец" на магнитните помпи, с огромна и незабележима разрушителна сила.

Механизъм на повреда:

Когато входното налягане на помпата е твърде ниско, течността ще кипи поради локално ниско налягане на работното колело и други места, генерирайки голям брой мехурчета. Когато тези мехурчета потекат към зоната с високо налягане с течността, те ще се спукат незабавно, създавайки ударна сила от хиляди атмосфери и местна висока температура.

1. Директно удряйте повърхността на изолационния ръкав, причинявайки хлътване и повреда от умора.
2. Кавитацията ще причини силни вибрации на помпата, сериозно ще увреди хидравличния баланс, което ще доведе до повреда на веригата на редица компоненти като лагери, ротори и работни колела. Изолиращата втулка също е предразположена към пукнатини при силни вибрации и неравномерно напрежение.

Често срещани задействания:

• Неразумна конструкция на входния тръбопровод на помпата, което води до прекомерно съпротивление.
• Температурата на транспортираната среда е твърде висока, близка до точката на кипене.
• Недостатъчно запълване, с голямо количество остатъчен газ в системата.
• Недостатъчно ниво на входната течност (NPSHa < NPSHr).

Стратегии за превенция:

Оптимизирайте дизайна на входящия тръбопровод, намалете дебита и осигурете достатъчно налягане в резервоара или височина на нивото на течността. Избягвайте работа при температури, близки до точката на кипене на средата.

IV. Колебания в работните условия и неправилна работа

Магнитните помпи са прецизно оборудване и стабилната им работа зависи от стабилните работни условия. Големите колебания в работните условия ще нарушат вътрешния им механичен баланс.

Механизъм на повреда:

1. Хидравличен дисбаланс: Аксиалната сила на магнитните помпи обикновено се балансира автоматично от хидравличното налягане. Когато работните параметри като налягане на изхода и скорост на потока варират рязко, този точен баланс ще бъде незабавно нарушен. Това ще накара плъзгащия лагер и упорния пръстен да поемат огромни, непредвидени аксиални и радиални сили, като по този начин ускоряват износването или директно причиняват повреда. Повредата на лагера незабавно ще повлияе на стабилността на роторния възел, което води до повреда от триене или сблъсък на изолиращата втулка.
2. Химическо и физическо претоварване: Неправилен избор на материала на изолационния ръкав, който не може да устои на корозията на средата; или работа извън предвидените условия на налягане и температура ще ускори стареенето на материала, пълзенето или крехкостта и в крайна сметка ще доведе до повреда.

Често срещани задействания:

• Чести и големи колебания в системните параметри като налягане и дебит.
• Неспазване стриктно на работните процедури, произволно отваряне и затваряне на клапани, което води до воден удар или удар под налягане.
• Грешки в ранния избор, невъзможност да се вземат предвид всички параметри като средна корозия, температура и налягане.

Стратегии за превенция:

Опитайте се да поддържате помпата да работи стабилно близо до проектната точка, избягвайте често стартиране и изключване и широкомащабно регулиране на работните условия. Комуникирайте изцяло с техническия персонал по време на етапа на подбор и предоставете най-подробните и точни данни за работното състояние.

Заключение

В обобщение, провалът намагнитна помпаизолационната втулка е не само материален проблем, но и системен инженерен проблем, включващ средна чистота, дизайн на тръбопровода, контрол на работата и спецификации за поддръжка. Като иновативна марка, фокусирана върху високоефективни решения за предаване на течности без течове,Тефиковинаги се придържа към основните концепции за „надеждност, интелигентност и екологичност“ и предоставя пълна гама от устойчиви на корозия магнитни помпени продукти за химическата, новата енергетика и петролната промишленост.
