Връзката между налягането на изхода и скоростта на потока на центробежна помпа

Центробежни помписа „работните коне“ в индустрии като пречистване на вода, нефт и газ и производство. Налягането на изхода (известно още като налягане на изпускане) и скоростта на потока са техните най-критични показатели за ефективност. Корелацията между тези две директно определя ефективността на помпата, консумацията на енергия и стабилността на системата. Независимо дали се занимавате с инженерен дизайн, експлоатация на оборудване или други свързани области, овладяването на тази връзка е ключът към оптимизиране на работата на оборудването и избягване на отклонения. По-долу, в съчетание с практически индустриален опит на място, анализираме тяхното взаимодействие, влияещи фактори и практически приложения – всички практически прозрения.

I. Основен закон: обратнопропорционална връзка при фиксирани условия

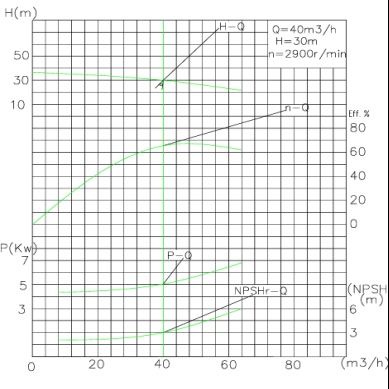

При условие на постоянна скорост на въртене и диаметър на работното колело, изходното налягане и дебитът на центробежна помпа представляват обратно пропорционална зависимост. Този закон може интуитивно да се отрази чрез кривата Q-H (крива на дебит-напор): напорът е пряко свързан с налягането и с увеличаване на дебита напорът намалява и обратно.

Принципът не е сложен: центробежните помпи пренасят енергия към течности чрез центробежната сила, генерирана от въртящото се работно колело. Когато скоростта на потока се увеличи, повече течност преминава през каналите на работното колело за единица време. Въпреки това, общият енергиен изход на работното колело е ограничен при фиксирана скорост на въртене, така че енергията, разпределена за всяка флуидна единица, намалява и изходното налягане пада съответно. Например, центробежна помпа със скорост на въртене 1800 rpm има изходно налягане от приблизително 4 бара, когато дебитът е 60 m³/h; когато дебитът се увеличи до 90 m³/h, налягането вероятно ще падне до около 2,2 бара. Тази обратнопропорционална зависимост е валидна за всички центробежни помпи, работещи в техния проектен диапазон.

II. Ключови фактори, влияещи върху връзката налягане-поток

Основният обратнопропорционален закон се влияе от следните фактори, водещи до отклонение на кривата Q-H и по този начин променящи взаимодействието между двете:

1. Скорост на въртене:Според законите на афинитета налягането е пропорционално на квадрата на скоростта на въртене, а скоростта на потока е пропорционална на скоростта на въртене. Увеличаването на скоростта на въртене (напр. чрез задвижване с променлива честота/VFD) ще увеличи синхронно както налягането, така и скоростта на потока, измествайки цялата Q-H крива нагоре. При идеални условия, когато скоростта на въртене се удвои, налягането се увеличава до 4 пъти спрямо първоначалното, а скоростта на потока се удвоява синхронно.
2. Диаметър на работното колело:Подстригването на работното колело ще намали синхронно както налягането, така и дебита. Тук също се прилагат законите за афинитет: налягането е пропорционално на квадрата на диаметъра, а скоростта на потока е пропорционална на диаметъра. Обикновено 10% намаление на диаметъра ще доведе до приблизително 19% намаление на налягането и 10% намаление на скоростта на потока.
3. Съпротивление на системата:Действителната работна точка на помпата е пресечната точка на нейната Q-H крива и кривата на съпротивлението на системата. Фактори като прекалено тесни тръбопроводи, запушени филтри и прекалено дълги транспортни разстояния ще увеличат съпротивлението на системата, водещо до намаляване на дебита - помпата трябва да генерира по-високо налягане, за да преодолее съпротивлението и да транспортира течността.
4. Свойства на течността:Вискозитетът и плътността са основни параметри, влияещи на ядрото. Течности с висок вискозитет като масло имат по-голямо вътрешно триене, което води до по-нисък дебит и налягане в сравнение с водата; плътността влияе пряко върху налягането (налягане = плътност × гравитация × напор), но има минимално влияние върху дебита.

III. Практически приложения: Оптимизиране на работата и отстраняване на неизправности

Овладяването на горните закони може да помогне за решаването на практически проблеми и да подобри оперативните ефекти по целенасочен начин:

1. Регулиране на дебита:За да увеличите дебита, можете да намалите съпротивлението на системата, като отворите по-широко клапаните, замените с тръбопроводи с по-голям диаметър или увеличите скоростта на въртене на помпата чрез VFD; за да намалите скоростта на потока, избягвайте използването на дроселни клапи (които лесно причиняват загуба на енергия) и дайте приоритет на намаляването на скоростта на въртене чрез VFD, за да поддържате оптималния баланс налягане-дебит.
2. Отстраняване на проблеми с налягането:Когато изходното налягане е твърде ниско, първо проверете за износване на работното колело, недостатъчна скорост на въртене или прекомерно съпротивление на системата. Увеличаването на скоростта на въртене или смяната на износеното работно колело може да възстанови налягането, без да повлияе на дебита; когато налягането е твърде високо, е необходимо да се намали съпротивлението на системата или да се намали работното колело.
3. Максимизиране на ефективността:Помпата трябва да работи близо до точката на най-добра ефективност (BEP), която е зоната с най-висока ефективност на кривата Q-H. Работата далеч от BEP (напр. високо налягане и нисък дебит) ще увеличи консумацията на енергия и може също да причини кавитация, механични повреди и други проблеми.

IV. Често задавани въпроси

В: Колкото по-високо е изходното налягане на центробежна помпа, толкова по-голям ли е дебитът?

О: Не. При фиксирана скорост на въртене и съпротивление на системата, налягането и скоростта на потока имат обратно пропорционална зависимост - обикновено колкото по-високо е налягането, толкова по-нисък е скоростта на потока.

В: Как да увеличим дебита, без да намаляваме налягането?

A: Увеличете скоростта на въртене чрез VFD или сменете работното колело с по-голям диаметър. Съгласно законите на афинитета и двата метода могат да постигнат синхронно подобряване на дебита и налягането.

Въпрос: Кои са основните фактори, влияещи върху изходното налягане?

О: Основните фактори са скорост на въртене, диаметър на работното колело, съпротивление на системата и плътност на течността. Сред тях скоростта на въртене и диаметърът имат най-значително въздействие и трябва да бъдат приоритетни по време на корекциите.

Заключение

Основната връзка между налягането на изхода и скоростта на потока на центробежна помпа е обратно пропорционална при фиксирани условия, но може да бъде гъвкаво оптимизирана чрез регулиране на скоростта на въртене, размера на работното колело, съпротивлението на системата и свойствата на течността. Прилагането на тези знания към практическите операции може не само да подобри оперативната производителност на помпата и да намали консумацията на енергия, но също така да избегне загубите при престой, причинени от повреди на оборудването. Трябва да се отбележи, че за конкретни сценарии на приложение е от решаващо значение да се направи справка с Q-H кривата на помпата и да се проведат тестове на място, за да се определи оптималната работна точка. Независимо дали при проектирането на системата или по-късното отстраняване на неизправности, пълното разбиране на тази основна връзка е от съществено значение за ефективната и стабилна работа на центробежните помпи. Ако имате някакви други въпроси относно избора на центробежна помпа, съвпадението на параметъра налягане-дебит, оптимизирането на работните условия и т.н., не се колебайте да се свържететеф. Разполагаме с професионален технически екип, персонализирани решения и всеобхватна следпродажбена поддръжка, за да придружим ефективната работа на вашето оборудване през целия процес и да помогнем за решаването на различни предизвикателства, свързани с транспортирането на промишлени течности.
