Какво представлява центробежната помпа с крайно засмукване?

В индустриалния пренос на флуиди, сградните HVAC системи и общинските водоснабдителни системи винаги ще намерите познато оборудване – центробежната помпа с крайно засмукване.

Какво представлява центробежната помпа с крайно засмукване?

Центробежната помпа с крайно засмукване, както подсказва името й, е едностепенна центробежна помпа с едно засмукване, при която течността навлиза аксиално от страната на корпуса на помпата и се изпуска радиално от горната част на корпуса на помпата, след като бъде ускорена от работното колело.

В индустрията е известна също като хоризонтална помпа с крайно засмукване. Най-забележителната му характеристика е издърпващият се дизайн на гърба. Този дизайн позволява на персонала по поддръжката да извлича въртящите се компоненти (включително работно колело, вал, уплътнения и т.н.) директно за поддръжка, без да премахва входящите и изходящите тръбопроводи. За инженерите това означава минимален престой и ниски разходи за поддръжка.

Принцип на работа на центробежна помпа с крайно засмукване

Принципът на работа на центробежната помпа с крайно засмукване е ясен, следва основната логика на повечето центробежни помпи, с акцент върху нейния уникален дизайн с крайно засмукване. Ето ясно обяснение стъпка по стъпка:

1. Изсмукване на течности:Помпата засмуква течност през смукателния отвор в края на корпуса на помпата (срещу двигателя) и течността се влива директно в ухото на въртящото се работно колело.
2. Генериране на центробежна сила:Задвижвано от двигателя, работното колело се върти и центробежната сила избутва течността от центъра на работното колело към външния му ръб, увеличавайки скоростта и налягането на течността.
3. Изпускане на течност:Високоскоростната течност навлиза в корпуса на помпата (известен също като спирала), която има постепенно разширяваща се форма, за да забави течността и да преобразува кинетичната енергия в енергия на статично налягане. След това течността се изпуска през изпускателния отвор отстрани на корпуса на помпата до целевото място (като тръбопроводи, резервоари за съхранение и др.).
4. Непрекъсната работа:Докато двигателят работи непрекъснато, горният процес се повтаря непрекъснато, постигайки стабилен и непрекъснат трансфер на течност. Дизайнът с крайно засмукване осигурява плавно навлизане на течността, намалявайки турбуленцията и подобрявайки ефективността на работа.

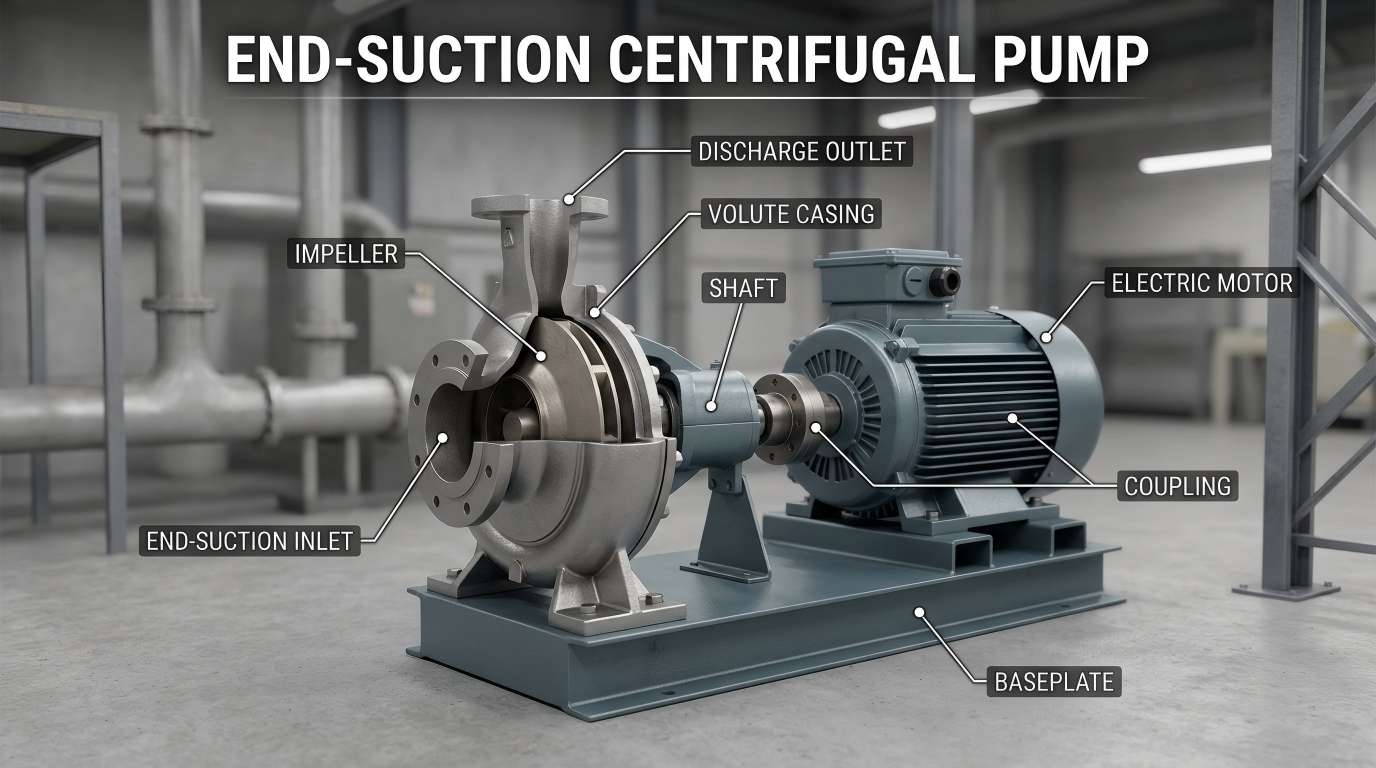

Ключови компоненти на центробежна помпа с крайно засмукване

За да ви помогнем да разберете по-добре принципа на работа на центробежна помпа с крайно засмукване, нейните основни компоненти са разбити и обяснени на ясен език по-долу:

• Работно колело:Въртящ се компонент, подобен на "вентилатор", използван за генериране на центробежна сила. Обикновено се изработва от метал (неръждаема стомана, чугун) или пластмаса, в зависимост от вида на пренасяната течност.
• Корпус на помпата (спирален):Външната обвивка, обхващаща работното колело, е оформена да събира течност, изпускана от работното колело, забавя течността и повишава налягането преди изпускане.
• Всмукателен порт:Отвор в края на корпуса на помпата, през който течността влиза в тялото на помпата. Обикновено е оборудван с фланец (с повдигнат ръб) за лесно свързване към тръбопроводи.
• Изпускателен порт:Отвор отстрани на корпуса на помпата, през който течността излиза от тялото на помпата. Освен това е оборудван с фланец за насочване на течност в тръбопроводната система.
• Вал:Компонент с форма на прът, свързващ работното колело и двигателя, отговорен за предаването на мощност от двигателя към работното колело и задвижването на работното колело да се върти.
• Уплътнения:Предотвратете изтичане на течност от пролуката на вала (между тялото на помпата и двигателя). Често срещаните видове включват механични уплътнения и уплътнения за опаковки.

Широка гама от приложения

• HVAC:Крайните смукателни помпи са основният източник на енергия за циркулация на охладена вода и системи за охлаждаща вода в големи сгради.
• Промишлено водоснабдяване и херметизация:Използва се за пренос на чиста вода, системи за херметизиране и захранваща вода за котли във фабрики.
• Противопожарни системи:Специалните противопожарни помпи за крайно засмукване осигуряват стабилен воден поток под високо налягане при спешни случаи.
• Селскостопанско напояване:Широко използван при напояване и дренаж на земеделски земи поради широкия си диапазон на потока.

Резюме

Центробежната помпа с крайно засмукване е надеждно, рентабилно решение за повечето нужди от пренос на течности. Неговата проста структура, лесна поддръжка и широко приложение го правят популярен сред инженери, фасилити мениджъри и собственици на имоти.
