Какво е помпа OH1?

Ако работите редовно с промишлени центробежни помпи, вероятно сте попадали на модела „OH1“ – и нека бъдем честни, той е наистина лесен за смесване с други типове. Много инженери знаят, че центробежните помпи транспортират течности, но ако ги попитате какво прави една помпа OH1 уникална? Повечето от тях ще се затруднят да отговорят. И дори не ме карайте да започвам с екипи за снабдяване - неразбиране на модела, всичко освен гаранции, завършване с грешно оборудване. Но ето нещо: помпите OH1 са работни коне в индустрии като петрол, енергия и химикали. Те са класическа надвесна помпа по стандарта API 610 (глобалният код за проектиране на центробежни помпи) и след като разберете основите, те всъщност са доста ясни. Нека ви преведа през ключовите подробности.

1. Първо, нека да изясним - какво точно е "OH1"?

OH1 е специфичен тип „центробежна помпа с надвес“, определена от стандарта API 610. Нека разбием обозначението: „OH“ означава „Overhung“ (това има смисъл, нали?), а „1“ показва, че това е едностепенна помпа с крайно засмукване. Накратко, ето какво означава това: работното колело (частта, която движи течността) е фиксирано само към едната страна на вала на помпата, корпусът на лагера е интегриран директно в корпуса на помпата, а лагерите поддържат само единия край на помпата - оттук и името "надвесен".

API 610 категоризира центробежните помпи в основни групи: OH (надвиснали), BB (между лагери), VS (вертикално окачени) и други. В групата OH има подмодели като OH1, OH2 и OH3 - всеки със свои собствени характеристики. OH2 е двустепенна надвесена помпа (идеална за приложения с високо налягане), а OH3 добавя допълнителни компоненти за балансиране на аксиалните сили. Но OH1? Това е най-простият от групата. Без фантастични допълнителни функции - само фокус върху приложения със средна до ниска глава. Ето защо това е най-универсалната надвесена помпа в повечето промишлени условия - няма нужда да усложнявате нещата, когато не е нужно.

2. Проектиране наOH1 помпи: 4 практически предимства

Защо толкова много индустрии разчитат на помпи OH1? Ключът се крие в техния дизайн, който решава проблеми от реалния свят. Ето техните най-забележителни характеристики:

• Компактна, спестяваща място конструкция:Корпусът на лагера и тялото на помпата са отлети като едно цяло, така че не са необходими допълнителни опори. Виждал съм го от първа ръка: помпа OH1 със същия дебит лесно е с 30% по-къса от помпа с двойно засмукване. Това е спасител в тесни пространства като нефтохимически заводи или котелни в електроцентрали, където всеки инч има значение. Няма нужда да пренареждате тръбите или да разширявате пространството - просто го вкарайте направо.
• Надеждно уплътняване, отлично предотвратяване на течове:Течовете са голямо главоболие, особено при работа със запалими среди като суров петрол или корозивни химикали. Помпите OH1 се доставят стандартно с механични уплътнения (някои модели могат да бъдат надградени до уплътнения с двоен край), а повърхностите на уплътненията обикновено са направени от силициев карбид и графит – достатъчно здрави, за да издържат на високи температури и износване. При нормална работа изтичането е по-малко от 5 милилитра на час - много по-добро от старомодните опаковъчни уплътнения. Веднъж работих с химически завод, който премина към помпи OH1, и спиранията им, свързани с течове, намаляха с близо 80%.
• Лагери, които не изискват постоянно внимание:Те използват двуредни цилиндрични ролкови лагери, които захващат плътно вала и се справят както с радиални, така и с аксиални сили. Плюс това корпусът на лагера има вградена система за циркулация на смазочното масло, поддържайки нещата хладни чрез смазване чрез пръски. Обикновените центробежни помпи се нуждаят от доливане на масло на всеки 3 месеца, но помпите OH1? Можете да го разтегнете до 6–12 месеца. Това означава по-малко спирания – лесно 2 до 3 по-малко на година. За фабрики, работещи 24/7, това е огромен тласък на производителността.
• Енергийна ефективност:Работното колело разполага с дизайн с назад извити лопатки, оптимизиран от инженери въз основа на механиката на флуидите, за да се сведе до минимум турбуленцията в помпата. Поточните канали на помпата също са полирани, за да се намали съпротивлението. Веднъж видях данни от тестове, които показват, че помпа OH1 е с 8–12% по-ефективна от обикновена надвесена помпа при същия дебит. Нека направим едно бързо изчисление: ако пренасяте 100 кубически метра вода на час, това са 20 kWh спестени на ден. За една година тези спестявания достигат значителна сума.

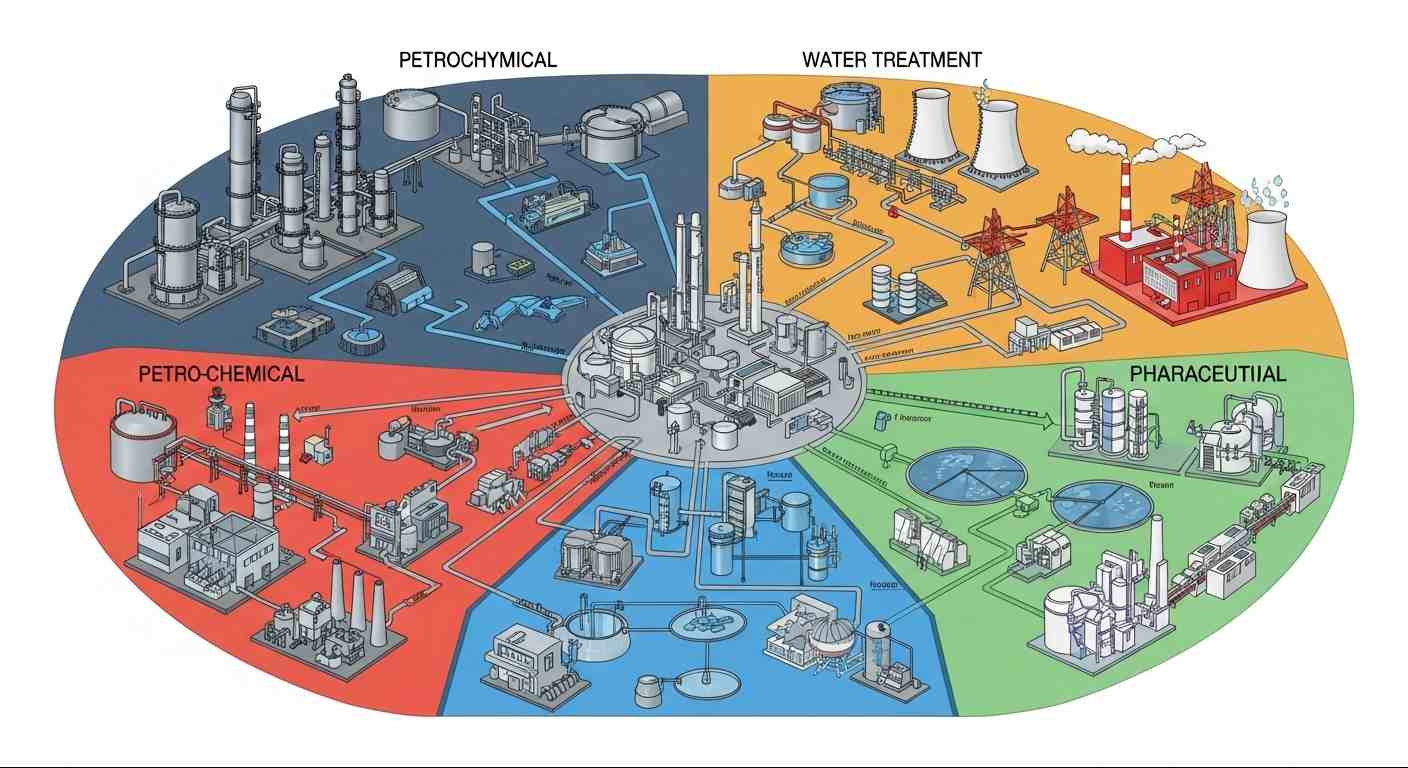

3. Къде да намерите помпи OH1: 4 ключови индустрии

Тази помпа е не само добре проектирана - тя също се вписва перфектно в специфични работни условия. Ето най-често срещаните сценарии за неговото приложение:

• Нефтохимическа промишленост:Те са навсякъде в рафинериите, използвани главно за транспортиране на среди с нисък вискозитет като суров нефт и бензин. Вземете например зоната за съхранение на суров петрол: трябва да преместите петрола към дестилационната кула без течове, а компактният размер на помпата OH1 пасва идеално между плътни тръбопроводи. Плюс това, неговият дебит е изключително стабилен (с грешка по-малка от 2%), така че дестилационната кула никога не получава твърде много или твърде малко захранване - няма неочаквани спирания.
• Електрическа индустрия:Топлоелектрическите централи и електроцентралите на биомаса използват помпи OH1 за подаване на вода към котлите. Бойлерите се нуждаят от постоянен поток от вода със средно налягане и помпите OH1 отговарят перфектно на тази нужда. Веднъж работих с блок от 300 MW, който имаше две помпи OH1 — една работеща, една в режим на готовност. Те могат да издържат на температури до 180°C, а ефективността им спомага за намаляване на общата консумация на енергия от инсталацията.
• Индустрия за пречистване на вода:Общинските канализационни станции и промишлените съоръжения за отпадни води обичат да ги използват за транспортиране на чиста вода или отпадни води с ниска концентрация. Корпусът на помпата обикновено е изработен от неръждаема стомана 304 или 316L или устойчив на корозия чугун, така че да не ръждясва от химикали в канализацията. И неговият дизайн с крайно засмукване е много по-малък от запушване в сравнение с потопяемите помпи - никакви влакна не се увиват около работното колело. Той е идеален за малки до средни пречиствателни станции с капацитет на обработка от 50–500 кубически метра на час.
• Фармацевтична индустрия:Помпите OH1 за хранителни продукти са от съществено значение тук. Те отговарят на стандартите GMP (добра производствена практика) с изключително гладки вътрешни стени (грапавост Ra ≤ 0,8 μm), така че течните лекарства няма да полепнат по тях. Уплътненията също са направени от каучук за храни, така че не се получава замърсяване на материалите. Виждал съм ги в лаборатории за ваксини и фармацевтични фабрики, използвани главно за смесване и транспортиране на течности в производствени линии.

4. Как да изберете правилната помпа OH1: 5 незабравими съвета

Изборът на помпа OH1 не е труден - просто следвайте тези пет стъпки:

• Започнете с течността за транспортиране:Ако работите с високотемпературна среда (като горещо масло над 120°C), изберете модел с охлаждаща риза – в противен случай лагерите ще изгорят. За среда с висок вискозитет (като смазочно масло над 50 cSt), изберете модел с по-голям вход на работното колело – твърде малкият вход ще доведе до недостатъчен поток. За киселинни среди (като солна киселина), пропуснете обикновената неръждаема стомана и използвайте Hastelloy (устойчива на корозия сплав). Веднъж видях една фабрика да използва стандартна помпа OH1 за киселина и тя издържа само 6 седмици.
• Не пестете от скоростта на потока и маржовете на главата:Никога не избирайте помпа въз основа на вашите „точни“ нужди от дебит – добавете 10% марж. Например, ако трябва да транспортирате 80 кубически метра на час, изберете модел с мощност 90 кубически метра на час. Що се отнася до напора (изходното налягане на помпата), не забравяйте да вземете предвид съпротивлението на тръбопровода: ако движите вода на височина 15 метра през 100 метра тръба, ще ви е необходима помпа с 25-метров напор (допълнителните 10 метра са за преодоляване на съпротивлението на тръбопровода). Недостатъчният напор ще доведе до претоварване на помпата и бърза повреда.
• Помислете за инсталационната среда:Ако инсталирате на открито, изберете модел с дъждобран - водата, попадаща в корпуса на лагера, ще повреди лагерите. За тесни пространства (като стая с ширина 1 метър) изберете хоризонтален модел с къс вал — обща дължина под 1,2 метра. Ако наблизо има източник на вибрации (като компресор), добавете амортисьор – вибрациите увреждат уплътненията по-бързо от всичко друго.
• Въпроси на енергийната ефективност:Помпите с първокласна енергийна ефективност спестяват 15–20% повече електроенергия от тези с трета класа на ефективност. Работейки по 8 часа на ден, това е близо 10 000 юана годишно спестяване на електроенергия. Да похарчите малко повече предварително за високоефективен модел определено си заслужава.
• Изберете правилните аксесоари:За токсични среди като метанол надстройте до двустранни уплътнения плюс система за уплътнителна течност – това предотвратява течове. Ако искате да наблюдавате дистанционно състоянието на оборудването, инсталирайте сензори за вибрации и температурни предаватели. Когато лагерите започнат да се износват, стойността на вибрациите ще достигне 4,5 mm/s, задействайки ранно предупреждение, така че да не се сблъсквате с внезапни повреди.

5. Как да поддържате помпа OH1: 3 прости съвета (не е необходим експерт)

Много хора се оплакват, че поддръжката на помпата е караница, но помпите OH1 наистина не изискват поддръжка – просто направете тези три неща:

• Ежедневни проверки (максимум 5 минути): Всяка седмица опипвайте лагерите - ако са над 70°C, сменете смазочното масло. Всеки месец проверявайте уплътнението - ако течът надвишава 10 милилитра, сменете компонентите на уплътнението. На всяко тримесечие почиствайте входящия филтър – запушените филтри намаляват потока. Дори не е необходимо да разглобявате помпата за тези задачи, спестявайки половината време в сравнение с поддръжката на помпа с двойно засмукване.
• Отстраняване на неизправности: Започнете с основите: Намален поток? Първо проверете входната тръба - обикновено виновникът е запушването. След това проверете работното колело - едностепенните работни колела се сменят лесно. Повишени вибрации? Проверете хлабината на лагера (сменете лагерите, ако луфтът надвишава 0,1 mm) и вала на помпата—едностъпалните валове могат да бъдат изправени, ако са огънати, за разлика от многостепенните валове, които се нуждаят от пълна подмяна. Течащи уплътнения? Проверете лицето на уплътнението - драскотините могат да бъдат коригирани чрез шлайфане, няма нужда да сменяте целия уплътнителен комплект.
• Годишна задълбочена поддръжка: Веднъж годишно разглобявайте корпуса на лагера и сменете греста на литиева основа – не я препълвайте, просто го напълнете до 1/2 до 2/3 от обема на корпуса на лагера (препълването причинява прегряване). Затегнете болтовете, свързващи корпуса на помпата с основата - разхлабените болтове причиняват неправилно подравняване на вала на помпата. Нанесете слой епоксидна смола върху работното колело и уплътнителната кухина, за да предотвратите ръжда. Всички тези задачи могат да се извършват на земята - не е необходим кран.

Заключение

В крайна сметка помпата OH1 е просто солиден, практичен инструмент. Тя няма фантастичните характеристики на многостепенните помпи, но превъзхожда това, за което е проектирана – приложения със среден до нисък напор, стабилен поток и лесна поддръжка. За бизнеса това означава по-малко главоболия и по-ниски общи разходи за притежание през целия живот на оборудването.

Ако все още не сте сигурни – може би не сте сигурни кой материал е подходящ за вашата течност или как да интегрирате помпата във вашата съществуваща система – не се притеснявайте. Нашият екип вТефикосе занимава с тези неща всеки ден. Независимо дали имате нужда от помощ при избор, поддръжка при инсталиране или отстраняване на неизправности след инсталирането, ние ще ви покрием. Няма нужда да гадаете -просто протегнете ръка.
