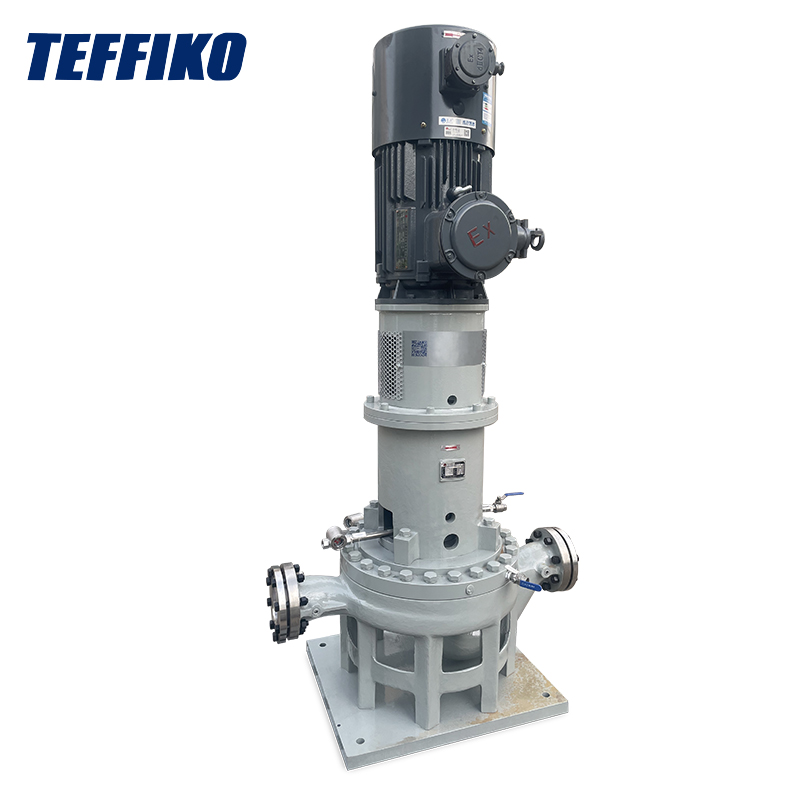

Центробежната помпа OH3: най-добрият избор за тесни пространства

Theцентробежна помпа OH3остави дълбоко впечатление у мен — можете да го забележите навсякъде, от тръбопроводите на петролните рафинерии и пренаселените палуби на офшорни платформи до тръбопроводните системи за високо налягане на електроцентралите. Това, което я отличава от другите модели помпи, са нейните надеждни и издръжливи характеристики: вертикален дизайн, който спестява място, модулна структура за лесен монтаж и демонтаж и способността да издържа на високи температури, високо налягане и корозивни среди. Сякаш е специално проектиран да решава най-често срещаните трудни проблеми в индустриални условия. По-долу ще разбия основните му компоненти, действителния принцип на работа и как тези дизайни се адаптират към реалните фабрични работни условия.

I. Основни структурни компоненти

Ефективността на OH3 не е празен разговор - всеки компонент е прецизно проектиран, за да се насочи към индустриалните болни точки. Нека ги разделим един по един:

1.1 Вертикална модулна носеща скоба

За разлика от хоризонталните помпи като OH1, които интегрират лагерния корпус с корпуса на помпата, OH3 приема независима модулна лагерна скоба, монтирана вертикално над корпуса на помпата. Този дизайн е революционен пробив за индустриални сценарии:

• Носеща способност от най-високо ниво: Носещата конзола е изработена от тежък чугун или сферографитен чугун, с минимална дебелина на стената от 15 мм, напълно способна да издържи натоварванията на дюзите, определени от стандарта API 610. Никога не съм го виждал да страда от разместване на вала поради термично разширение, свиване или вибрации на тръбопровода — стабилността му е изключителна.
• Поддръжка без усилие: Вътре в него има двуредов комплект цилиндрични ролкови лагери "гръб до гръб", който може да издържи както на радиални, така и на аксиални сили. Най-важното е, че няма нужда да разглобявате входящите и изходящите тръбопроводи; просто трябва да свалите носещата конзола отгоре за проверка и ремонт, което значително намалява времето за престой.

1.2 Едностепенно работно колело и двуспирален корпус

Комбинацията от работно колело и спирала е перфектно съвпадение, оптимизирано чрез изчислителна динамика на флуидите (CFD). Всички модели с диаметър ≥ DN80 се доставят стандартно с двойна спирала — тази малка модификация удвоява ефективността и стабилността:

• Здраво и изящно проектирано работно колело: Предлага се от неръждаема стомана 316L или Hastelloy, предлага отлична устойчивост на корозия. Извитите назад лопатки минимизират турбуленцията на течността, което води до изненадващо висока ефективност на пренос на енергия. Той е фиксиран само към единия край на вала на помпата с контрагайка и няма да претърпи аксиално движение по време на работа - специално проверих по време на поддръжката и той остава стабилно на място дори при употреба с висока интензивност.
• Двойната спирала разрешава ключова болезнена точка: обикновените единични спирали генерират небалансирани радиални сили при условия на висок поток, които износват вала и лагерите с течение на времето. Двойната спирала на OH3 обаче разделя течността на два пътя през симетрични канали на потока, компенсирайки 90% от радиалните сили, значително намалявайки деформацията на вала и износването на лагерите - от моя опит това може да удължи експлоатационния живот на помпата с няколко години.

1.3 API 682-съвместима уплътнителна система

Изтичането е фатална опасност при транспортиране на среди под високо налягане, токсични или високотемпературни среди — но системата за уплътняване на OH3 напълно елиминира това безпокойство:

• Стабилна и надеждна основна конфигурация: Предлага се стандартно с едностранно механично уплътнение, с уплътнителни повърхности от силициев карбид-графит. Въпреки че не е изискано, то е напълно достатъчно за неопасни среди. Пускам го непрекъснато в продължение на месеци без никакви проблеми с течовете.
• Силно насочена опция за надграждане: За транспортиране на токсични или силно корозивни среди, може да се надстрои до механично уплътнение с двоен край със система за изолираща течност, контролираща изтичането до ≤5 ml/h — много по-ниско от прага от 20 ml/h на традиционните уплътнения за опаковки. Такава граница на безопасност е успокояваща при работа с опасни вещества.

1.4 Дизайн на директно свързване на вертикален тръбопровод

Дизайнът "директна връзка с тръбопровод" е спасител за тесни пространства и енергоспестяващи нужди. Входящите и изходните фланци са прецизно подравнени с централната линия на тръбопровода, елиминирайки необходимостта от допълнителни монтажни основи, а предимствата са очевидни от първия ден на употреба:

• Изключително използване на пространството: Моделът DN200 има височина на помпата само 1,0-1,5 метра, намалявайки подовото пространство с 60% в сравнение с хоризонталните помпи със същия дебит. Това предимство е от решаващо значение за офшорни платформи или претъпкани рафинерийни тръбопроводи — може да се инсталира на места, недостъпни за други модели помпи.
• Значителен енергоспестяващ ефект: По-малко колена на тръбопровода намаляват загубата на налягане, а дългосрочната употреба може да намали консумацията на енергия на цялата система с 5%-8%. Въпреки че първоначалните икономии на разходи не са значителни, те се увеличават с течение на времето, което го прави приятна изненада за мениджърите на фабрики, фокусирани върху разходите.

II. Подробен принцип на работа

В основата си OH3 работи на базата на центробежна сила, но всяка връзка за транспортиране на течности е оптимизирана, за да отговори на изискванията за високо налягане и висока стабилност. Ще го разбия стъпка по стъпка на разбираем език:

Стъпка 1: Изсмукване на течност

Течността влиза в помпата през директно свързания входен фланец. Прецизното подравняване между фланеца и тръбопровода осигурява плавен поток на флуида (без разхвърляна турбуленция), а полираната вътрешна стена на канала на входния поток намалява съпротивлението на триене. Това гарантира, че течността тече равномерно към работното колело - забелязах, че рядко има кавитация, често срещан проблем при по-евтините помпи.

Стъпка 2: Пренос на енергия от работното колело

Моторът задвижва вала на помпата да се върти чрез гъвкав съединител, карайки работното колело да работи с висока скорост от 1450-2900 об./мин. Центробежната сила избутва флуида от центъра на работното колело към краищата му и докато флуидът преминава през извитите назад лопатки, скоростта и налягането нарастват едновременно. Тази стъпка е основната връзка в преобразуването на механичната енергия на двигателя в енергия на флуида и е ключът към работата на помпата.

Стъпка 3: Преобразуване на налягането в двойната волюта

След това високоскоростната течност влиза в двойната спирала. Площта на напречното сечение на спиралния канал на потока на спиралата постепенно се разширява, забавяйки флуида и преобразувайки по-голямата част от неговата кинетична енергия в статично налягане (процес, наречен "дифузия"). Симетричният дизайн осигурява равномерно разпределение на налягането, компенсира радиалните сили и поддържа вала на помпата да се върти гладко - дори при пълно натоварване, няма трептене.

Стъпка 4: Запечатване и изпускане на течност

Преди да бъде изпусната през изходния фланец, течността преминава през системата за механично уплътнение. Под действието на пружина неподвижните и въртящите се уплътнителни пръстени прилягат плътно един към друг, образувайки плътна преграда. Дори когато транспортирам носители под високо налягане, никога не съм срещал проблеми с течове. Накрая течността под налягане влиза в тръбопровода надолу по веригата, за да отговори на нуждите на следващите процеси.

Стъпка 5: Стабилна опора на лагерите и валовата система

По време на работа на помпата двуредните ролкови лагери в модулната лагерна конзола непрекъснато поддържат въртящия се вал на помпата, поемайки радиалните сили, генерирани от потока на течността, и аксиалните сили, генерирани от тягата на работното колело. Вградената система за пръскащо смазване поддържа лагерите хладни — виждал съм да работи при 425°C без прегряване. Освен това изисква минимална поддръжка; трябва да проверявате нивото на смазката само по време на рутинни проверки.

III. Сравнение с други помпи от серия OH

За да демонстрираме интуитивно предимствата на OH3, ние я сравняваме с две други често срещани помпи от серия OH (OH1 и OH2) по стандарта API 610:

Заключение

От личен опит мога уверено да кажа, че OH3 е не само зрял продукт, отговарящ на стандарта API 610, но и отражение на задълбоченото разбиране на Teffiko за индустриалната надеждност и инженерните детайли. Той няма изискани или безполезни функции — всеки компонент служи за практическа цел, като ефективно решава проблеми като спестяване на пространство, лесна поддръжка, устойчивост на екстремни условия и предотвратяване на течове.

Разбира се, това не е най-евтиният вариант на пазара и открих, че модулната носеща скоба наистина е малко тежка. Неговата надеждност обаче е повече от достатъчна, за да компенсира първоначалните инвестиционни разходи. Teffiko не просто продава оборудване - те предоставят професионални съвети за избор и поддръжка през целия жизнен цикъл. Консултирал съм се с техния екип няколко пъти с въпроси и винаги съм получавал бързи отговори. Този кооперативен модел позволява на фабриките да работят непрекъснато и гладко.

За повече решения и реални случаи посетете официалния уебсайт:www.teffiko.com.
