Изчисляване на геометричната височина на засмукване Hg на aцентробежна помпае основна процедура при проектирането на помпена инсталация. Той директно определя дали ще се появи кавитация, дали помпата може да изтегля вода стабилно и дали може да работи ефективно за дълго време. Много неизправности, като недостатъчна водна мощност, силен шум и вибрации, повреда на работното колело и чести повреди на оборудването, по същество произтичат от грешни изчисления на геометричната височина на засмукване Hg или прекомерна височина на монтаж.

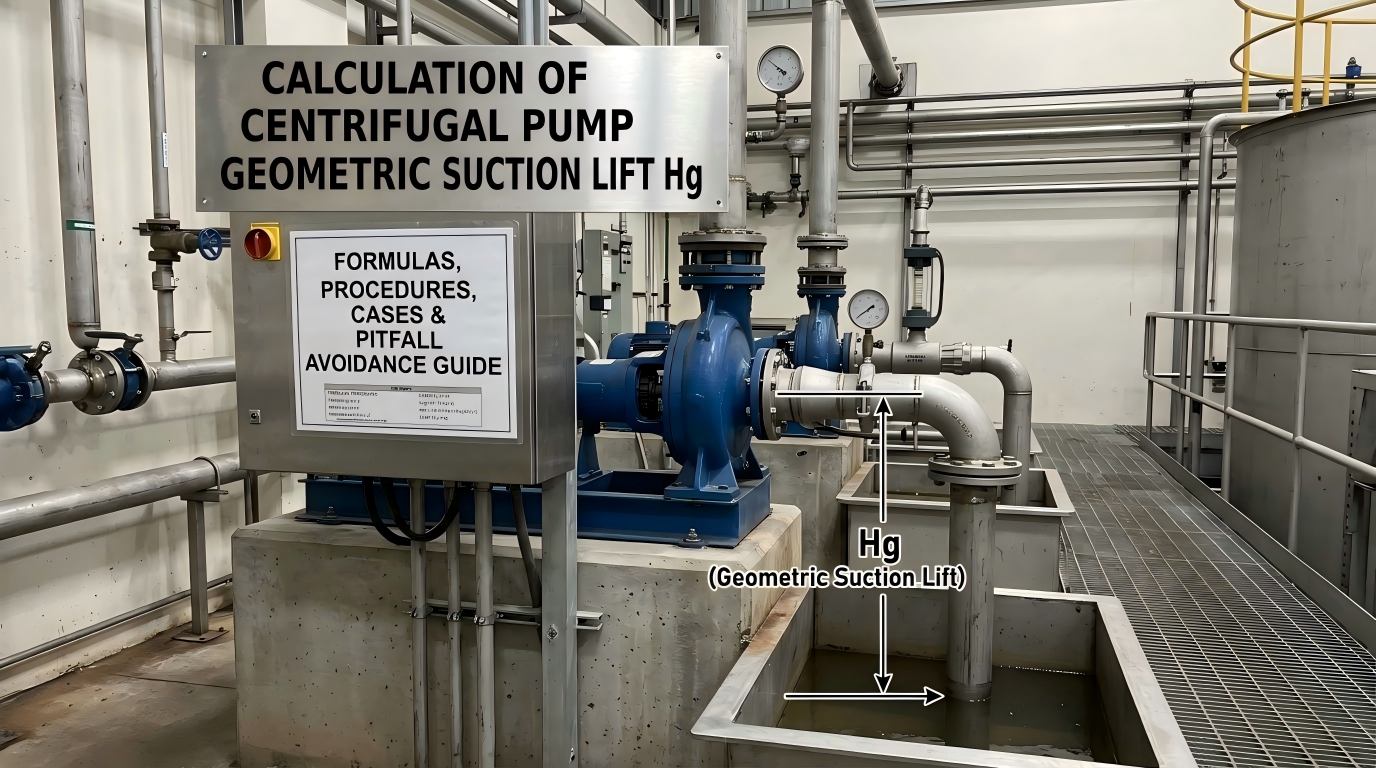

Геометричната височина на засмукване Hg на центробежна помпа се отнася до вертикалната разлика във височината между централната линия на работното колело на помпата и повърхността на течността на смукателния резервоар, измерена в метри (m). Той служи като основен контролен параметър за преценка на капацитета на всмукване на течности на помпата и предотвратяване на кавитация.
Общи критерии за инсталация в индустрията:
Накратко, Hg не може да бъде зададен произволно като инсталационен размер. Той трябва да бъде получен чрез прецизно изчисление и корекция на работните условия, действайки като задължителен показател за безопасна, дългосрочна и стабилна работа на помпата.
Изчисляването на Hg на помпата се основава на два основни параметъра, измерени от производителите на помпи, които са и най-объркващите концепции за начинаещи.
Допустимата височина на засмукване Hs се отнася до максимално допустимата степен на вакуум при входното налягане на помпата p₁, което директно отразява капацитета на засмукване на течността на центробежната помпа.
Ключово правило: Стойността на Hs не се получава от теоретични изчисления; то е експериментално измерено от производителите на помпи и е посочено в каталозите на помпите и табелите с имена за справка от инженерния персонал.
Стандартни условия на изпитване, посочени от производителите: Стандартната стойност на Hs е калибрирана за 20°C чиста вода при стандартно атмосферно налягане от 1,013 × 10⁵ Pa. След като надморската височина на място, температурата на водата или пренасяната среда се променят, трябва да се извърши преобразуване на работните условия. Директното прилагане на каталожните параметри ще доведе до сериозни грешки в изчисленията.
Нетната положителна смукателна височина Δh, наричана още необходимата нетна положителна смукателна височина NPSHr, се използва най-вече за изчисляване на височината на монтаж на маслени помпи и високопрецизни индустриални помпи. Той представлява допустимата степен на вакуум за всмукване на течност от помпата, т.е. крайната допустима височина на монтаж на помпата, с единица метър.
В съответствие с Hs параметрите, NPSHr, посочен в каталозите, е тестван с 20°C чиста вода като среда. Необходима е отделна корекция при транспортиране на масло, химически течности и други специални среди.
Опростена формула за оценка на всмукателната височина за инженерна употреба на място:
Всмукателна височина = Воден стълб при стандартно атмосферно налягане (10,33 m) − Изискван NPSHr Δh − Марж на безопасност (0,5 m)
Стандартното атмосферно налягане може да поддържа височина на вакуумния тръбопровод от 10,33 метра. Маржът на безопасност от 0,5 метра е широко възприет индустриален стандарт за избягване на мигновена кавитация, причинена от променливи работни условия.
За инженеринг на място формулите са разделени на формули за прецизно изчисление и формули за бърза оценка въз основа на типа оборудване и сценарии за изчисление, приложими за всички помпи за чиста вода, маслени помпи и химически помпи.
Hg = (Pa − Pv) / ρg − NPSHr − hw
Тази формула се прилага за прецизни изчисления за повечето центробежни помпи и е предпочитаната формула за проектантски институти и строителни екипи.
Hg = Hs1 − hw
Hs1 означава допустимата височина на засмукване, коригирана за действителните условия на работа; hw представлява обща загуба на напор на смукателния тръбопровод. Тази формула може да се приложи директно, когато напорът на скоростта е незначителен.
Hg = 10,33 − Δh − 0,5
Подходящ за бърза проверка на място, инспекция на оборудването и проектиране на предварителна схема за ефективност на времето.
Дефиниции на параметрите:
Стойностите на Hs в каталога, предоставени от производителите, се отнасят само за 20°C чиста вода при стандартно атмосферно налягане. Преобразуването е задължително, когато условията на работа на място се различават, връзка, при която 90% от инженерния персонал допускат грешки.
Hs1 = Hs + Ha − 10,33 − Hv + 0,24
Изисква се преобразуване в две стъпки:
Стъпка 1: Коригирайте каталожната стойност Hs с горната формула за чиста вода, за да получите Hs1.
Стъпка 2: Извършете вторична корекция на Hs1 въз основа на характеристиките на плътност, вискозитет и изпарение на специалната среда, за да получите еквивалентното допустимо повдигане на засмукване, съответстващо на средата, след което заменете резултата във формулата за изчисление на Hg, за да избегнете грешки в оборудването, причинени от отклонения в изчислението.
Дадени условия: Необходим NPSHr Δh на центробежна помпа = 4,0 m, средата е чиста вода при стандартни работни условия.
Процес на изчисление:
Повдигане на засмукване = 10,33 − 4,0 − 0,5 = 5,83 m
Заключение: Безопасната монтажна височина на тази помпа трябва да бъде по-ниска от 5,83 m.
Дадени условия: Каталожно допустимо издигане на засмукване Hs = 5,7 m, общо съпротивление на смукателния тръбопровод hw = 1,5 mH₂O, локално атмосферно налягане = 9,81×10⁴ Pa, напор на скоростта се игнорира. Изчислете допустимата геометрична височина на засмукване съответно за 20°C чиста вода и 80°C гореща вода.
Локалното атмосферно налягане е близко до стандартното тестово състояние на производителя, така че не е необходима Hs корекция.
Hg = Hs − hw = 5,7 − 1,5 = 4,2 m
Заключение: За 20°C чиста вода височината на монтаж на помпата не трябва да надвишава 4,2 m за безопасна работа.
Hs корекцията е задължителна за вода с висока температура. Данни от справочна таблица: Налягане на наситените пари на вода при 80°C = 47,4 kPa, съответстващо Hv = 4,83 mH₂O; локално атмосферно налягане Ha ≈ 10 mH₂O.
Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m
Заменете коригирания Hs1, за да изчислите височината на монтаж:
Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m
Основно заключение: Отрицателна стойност на Hg означава, че инсталацията на смукателна височина е забранена при това работно състояние при висока температура; наводнената смукателна инсталация е задължителна. Корпусът на помпата трябва да е най-малко 0,72 m под повърхността на течността на резервоара, в противен случай ще възникне тежка кавитация и загуба на засмукване.
Овладяването на тези основни фактори позволява бързо оптимизиране на инсталационните схеми и предотвратяване на първопричината за кавитационни повреди:
Директно използване на оригинални каталожни параметри Hs и NPSHr без корекция за надморска височина и температура на водата, което води до напълно изкривени резултати от изчисленията.
Пренебрегване на загубата на напор на смукателния тръбопровод, разчитайки единствено на теоретични изчисления, което води до прекомерна действителна височина на монтаж и кавитация на помпата.
Без запазен запас на безопасност, монтаж при изчислената гранична стойност. Кавитацията възниква веднага след натрупване на тръбопровода или колебания в работните условия.
Инсталация за повдигане с принудително засмукване за високотемпературни среди и приложения на голяма надморска височина, като се игнорира изискването за засмукване на наводнения, посочено с отрицателни стойности на Hg.
Директно прилагане на формули за чиста вода към маслена и химическа среда без вторична корекция на средата.
Отрицателна Hg означава, че помпата не може да изтегля течност чрез смукателна повдигаща инсталация. Изисква се наводнено разположение на засмукването, като централната линия на входа на помпата е разположена под повърхността на течността на смукателния резервоар, за да се елиминират напълно поглъщането на въздух и рисковете от кавитация. Това оформление се използва широко за високотемпературна вода, транспортиране на химически течности и приложения на голяма надморска височина.
Стойностите на Hs в каталога са експериментални данни, калибрирани само за 20°C чиста вода при стандартно атмосферно налягане. Всяка промяна в надморската височина на място, температурата на водата или транспортираната среда променя налягането на течните пари и атмосферното налягане, налагайки преобразуване на работни условия, преди Hs да може да се използва за изчисления.
По-голям изискван NPSHr Δh съответства на по-слаби антикавитационни характеристики и по-ниска допустима височина на монтаж. По-малък NPSHr осигурява по-добър капацитет за засмукване на течности и по-висока допустима височина на монтаж.
Несигурностите на място включват колебания на температурата на водата, мащабиране на тръбопровода, промени в потока и отклонения в налягането. Запазен резерв от 0,5 m предотвратява мигновена кавитация и осигурява дългосрочна стабилна работа на оборудването.
Изчисляването на геометричната височина на засмукване на центробежната помпа Hg се основава на два основни параметъра: допустимата височина на засмукване Hs и необходимия NPSHr Δh. Бързата оценка работи за стандартни работни условия, докато корекцията за температура на водата, надморска височина и среда е задължителна за нестандартни сценарии. Положителната или отрицателната стойност на Hg директно определя дали се приема смукателна височина или наводнена смукателна инсталация, като служи като ключ за избягване на кавитация на помпата, необичаен шум, недостатъчна водна мощност и повреда на работното колело. За инженерни приложения директното използване на некоригирани каталожни параметри и инсталирането при теоретичната гранична стойност са строго забранени. Необходими са прецизни изчисления с корекция на работните условия на място и запазен резерв на безопасност, за да се гарантира ефективна, стабилна и дългосрочна работа на помпата.
-
