Изчерпателно ръководство за вертикални срещу ISW хоризонтални центробежни помпи ISG

В областта на промишленото транспортиране на флуиди вертикалните центробежни помпи ISG и хоризонталните центробежни помпи ISW се превърнаха в основен избор за множество сценарии на приложение поради техните уникални структурни предимства и прецизна адаптивност на сценария. Въпреки това, при специфични условия на работа, постигането на точен избор на модел е професионално предизвикателство. Като инженерен екип наТефико, ние добре знаем, че няма абсолютно оптимален модел помпа, а само най-подходящото решение. Тази статия ще направи цялостно сравнение между центробежни помпи ISG и ISW от четири основни измерения: структурен дизайн, характеристики на ефективността, приложими сценарии и монтаж и поддръжка. Той също така ще сподели практическия опит на Teffiko при избора на модел, за да ви помогне да вземете информирани решения.

Съдържание

1.Структурен дизайн

2.Ефективни характеристики

3.Приложими сценарии

4. Инсталиране и поддръжка

I. Сравнение на структурния дизайн между вертикални центробежни помпи ISG и хоризонтални центробежни помпи ISW

Основната разлика между вертикалните центробежни помпи ISG и хоризонталните центробежни помпи ISW започва с техния структурен дизайн. Това директно определя тяхното заемане на пространството, метода на инсталиране и логиката на адаптиране на тръбопровода, което го прави основният фактор, който трябва да се вземе предвид при избора на модел.

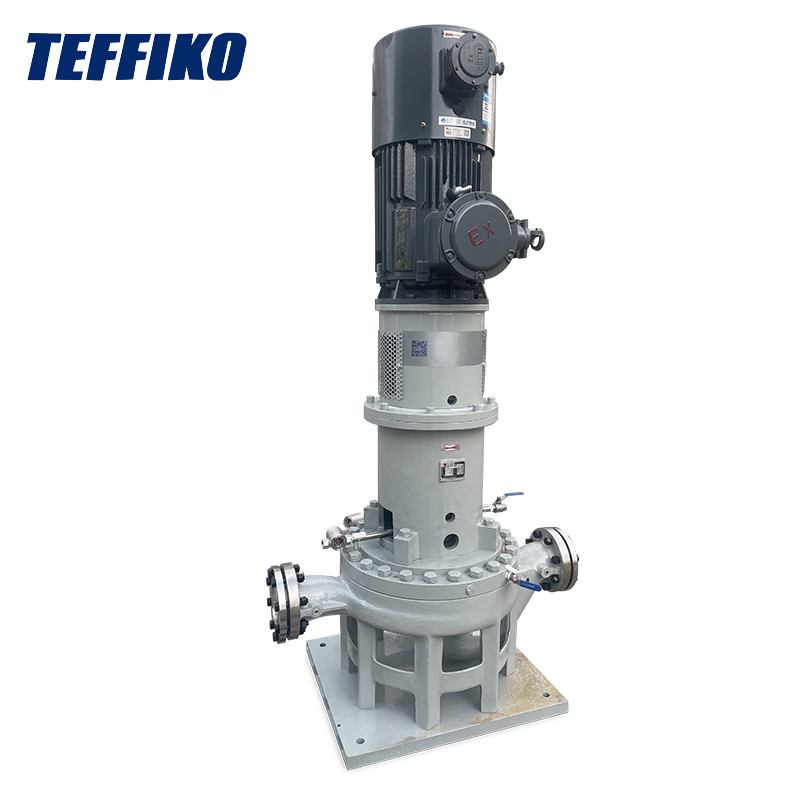

(I) Вертикална центробежна помпа ISG: Вертикално разположение за пестене на пространство

Вертикалната помпа ISG приема интегрирана вертикална структура, като нейният вал на помпата е перпендикулярен на земята. Има относително голяма обща височина, но малка подова площ. Неговият вход и изход за вода са проектирани гъвкаво, позволявайки директно интегриране в тръбопроводната система без необходимост от допълнителна основа. Това го прави особено подходящ за сценарии с тесни пространства, като помещения за оборудване за вторично водоснабдяване във високи сгради или компактни производствени линии.

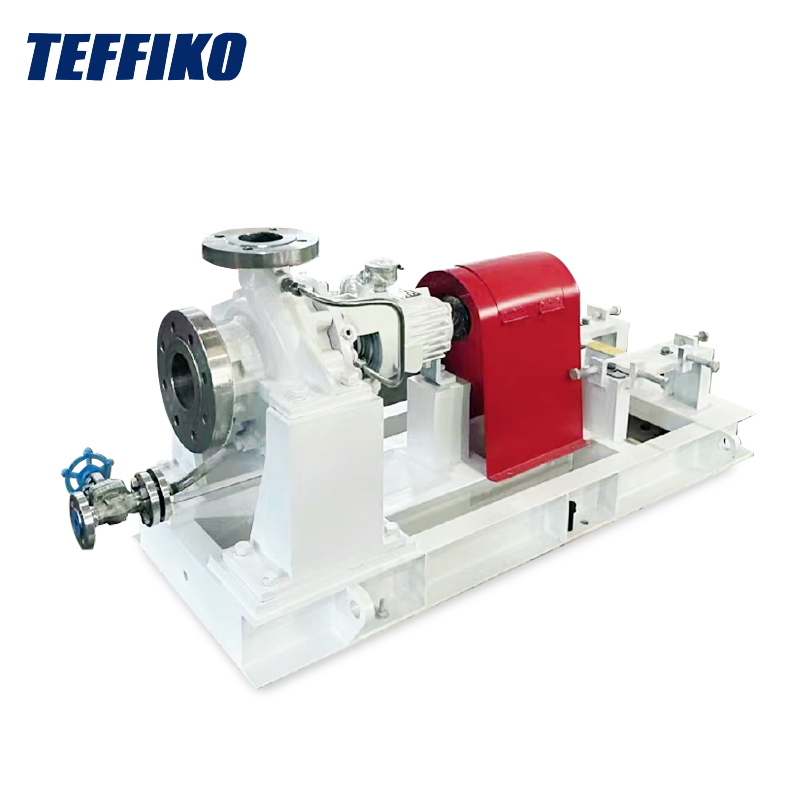

(II) Хоризонтална центробежна помпа ISW: Хоризонтално разположение за висока стабилност

Хоризонталната помпа ISW разполага със структура, при която двигателят и тялото на помпата са хоризонтално коаксиални, като валът на помпата е успореден на земята и изисква фиксиране чрез основа. Неговият вход и изход са разположени на една и съща хоризонтална линия, което улеснява директната връзка с хоризонталните тръбопроводи и намалява загубата на съпротивление. Тази структура има нисък център на тежестта и осигурява стабилна работа, което я прави подходяща за сценарии с достатъчно пространство, като например големи работилници или общински водни станции, където операциите по поддръжка са удобни.

II. Сравнение на работните характеристики: Консумация на енергия, напор и устойчивост на кавитация

Освен структурните разлики, разликите в производителността между двете пряко влияят върху оперативната ефективност и приложимите условия на работа. Това е особено очевидно в тяхната адаптивност по отношение на консумацията на енергия, обхвата на главата и устойчивостта на кавитация.

(I) Консумация на енергия и ефективност

По отношение на хидравличната ефективност, центробежните помпи ISG и ISW приемат усъвършенствани дизайни на хидравлични модели. След оптимизиране на канала за поток на работното колело, тяхната ефективност при номинални работни условия е относително близка, обикновено варираща от 75% до 85%. Въпреки това се появяват разлики в сценариите на работа с променливо натоварване:

• Хоризонталната центробежна помпа ISW има по-нежен канал за потока на тялото на помпата, което води до по-малък спад на ефективността при работа извън номиналния дебит. Той е по-подходящ за сценарии с големи колебания на потока.
• Вертикалната центробежна помпа ISG поддържа стабилна ефективност при номинален дебит, но изпитва по-бързо намаляване на ефективността, когато потокът варира. Той е по-подходящ за сценарии с изисквания за постоянен поток.

По отношение на консумацията на енергия:

• Помпата ISG консумира по-малко енергия при условия на работа с нисък дебит и висок напор.
• Помпата ISW осигурява по-добра енергийна ефективност при приложения с висок дебит и нисък напор.

(II) Обхват на главата

• Диапазонът на напора на вертикалната центробежна помпа ISG обикновено е 5m-125m, което я прави по-компетентна в посрещането на нуждите от транспортиране с "висок напор, нисък поток". Неговият вертикално структуриран вал на помпата понася силата по-равномерно; когато работи при висок напор, предаването на центробежната сила на работното колело е по-стабилно и е по-малко вероятно да възникне отклонение на вала, причинено от прекомерно налягане. Поради това често се използва в сценарии като водоснабдяване на високи сгради и захранваща вода за котли.
• Диапазонът на напора на хоризонталната центробежна помпа ISW се фокусира повече върху „средно нисък напор, висок дебит“, като обикновено варира от 3m-80m. Неговата хоризонтална структура може по-добре да се адаптира към стабилното транспортиране на медии с голям поток и да избегне прекомерната аксиална сила, причинена от високия напор. Той е подходящ за сценарии с ниски изисквания за напор, но изисквания за висок дебит, като пренос на вода по общинска тръбна мрежа, промишлена циркулационна вода и напояване на селскостопански цели.

(III) Устойчивост на кавитация: ISW има предимство

Нетната положителна височина на засмукване (NPSH) на хоризонталната помпа ISW обикновено е с 0,5 m-1,5 m по-ниска от тази на помпата ISG. Дизайнът на неговия смукателен порт е по-оптимизиран, което го прави по-малко склонен към кавитация при транспортиране на лесно изпаряваща се среда или при високо съпротивление на засмукване. Вертикалната помпа ISG, от друга страна, е по-подходяща за случаи с добри условия на засмукване и къси тръбопроводи.

III. Сравнение на приложимите сценарии: Съвпадението при поискване е ключът

(I) Вертикална центробежна помпа ISG: първи избор за сценарии с тясно пространство и висок напор

• Вторично водоснабдяване във високи сгради: Жителите на високи сгради изискват сравнително високо налягане на водата, а помещенията за оборудване обикновено се намират на покрива или в сутерена с тясно пространство. Вертикалната центробежна помпа ISG идеално пасва на този сценарий със своите предимства на малка подова площ и висок напор.
• Поддръжка на малко индустриално оборудване: като охладителни системи за CNC машинни инструменти и системи за захранваща вода за малки котли. Тези сценарии имат стабилно търсене на поток и ограничено пространство за инсталиране, а помпата ISG може да бъде интегрирана в тръбопровода, за да спести място.
• Циркулация на вода в търговски помещения: Включително циркулация на охлаждаща вода за централни климатици в хотели и системи за противопожарно водоснабдяване в търговски центрове. Вертикалната структура на помпата ISG улеснява свързването с тръбопроводи в тавана или в ъгъла, без да се засяга вътрешното разположение.

(II) Хоризонтална центробежна помпа ISW: Основна опция за сценарии с голямо пространство и висок поток

• Пречистване на общинска вода: Включително повторно използване на рециклирана вода в пречиствателни станции за отпадъчни води и пренос на тръбна мрежа във водопроводи. Тези сценарии имат голямо търсене на поток и достатъчно пространство на земята, а хоризонталното разположение на помпата ISW позволява партиден монтаж и централизирана поддръжка.
• Мащабно промишлено производство: като транспортиране на суровини в химически предприятия и системи за охлаждане на циркулираща вода в металургични заводи. Тези сценарии имат големи колебания на потока и изискват устойчивост на кавитация, а помпата ISW има по-добра стабилност и адаптивност, за да отговори на тези нужди.
• Селскостопанско и гражданско напояване: Включително напояване на земеделска земя и смяна на водата в големи рибни езера. Тези сценарии имат нисък напор, но голям дебит, а характеристиките на помпата ISW за ниска консумация на енергия и лесна поддръжка могат да намалят дългосрочните експлоатационни разходи.

IV. Сравнение на инсталация и поддръжка

Трудността при инсталиране и разходите за поддръжка са фактори, които не могат да бъдат пренебрегнати при продължителна употреба. Разликите между двете в това измерение пряко влияят на оперативната ефективност в по-късен етап.

(I) Инсталиране

• За вертикална центробежна помпа ISG: Не е необходима отделна основа за монтаж. Трябва само да свържете фланеца на тялото на помпата към фланеца на тръбопровода и да фиксирате краката на помпата с разширителни болтове. Един човек може да изпълни монтажа на едно оборудване в рамките на половин ден, което го прави особено подходящ за проекти за обновяване на съществуващи обекти. Все пак трябва да се отбележи, че неговата вертикална структура има високи изисквания за перпендикулярност на монтажа. Ако наклонът на вала на помпата надвишава 0,1 mm/m, това лесно ще доведе до ускорено износване на лагера.
• За хоризонтална центробежна помпа ISW: Необходимо е първо да се излее бетонна основа или да се монтира стоманена скоба, за да се гарантира, че грешката на нивото на основата не надвишава 0,2 mm/m. След това фиксирайте тялото на помпата върху основата и накрая свържете тръбопровода. Монтажният цикъл е около 1-2 дни, което го прави по-подходящ за ранно планиране на нови строителни проекти. Неговото хоризонтално разположение обаче има по-висока толерантност към грешки за плоскостта на основата и лекото слягане на земята няма лесно да повлияе на работата на оборудването.

(II) Поддръжка

Хоризонталната центробежна помпа ISW е по-удобна за поддръжка: Поради хоризонталното разпределение на двигателя и корпуса на помпата, по време на разглобяването е необходимо само да се премахне съединителният щит и да се разхлабят свързващите болтове, за да се отдели двигателят от тялото на помпата. При смяна на уязвими части като работни колела и уплътнения, няма нужда да местите тръбопровода. Персоналът по поддръжката може да работи на земята, което е много безопасно. Например, когато уплътнението протече, персоналът по поддръжката не трябва да се изкачва високо и може да завърши подмяната в рамките на 1-2 часа.

За вертикалната центробежна помпа ISG, тъй като моторът е разположен отгоре, по време на поддръжката е необходимо първо да премахнете окабеляването на двигателя и фиксиращите болтове и да повдигнете двигателя, за да получите достъп до вътрешните компоненти на тялото на помпата. Ако се монтира в тясно пространство или във високо помещение за оборудване, е необходимо да се използва кран или повдигащо оборудване, което води до дълъг цикъл на поддръжка и висока цена. Следователно, за сценарии с високи изисквания за удобство на поддръжката (като необслужвани помпени станции), хоризонталната центробежна помпа ISW е по-препоръчителна.

V. Резюме на селекцията: Бърза преценка в 3 стъпки

• Проверете пространството: Изберете вертикалната помпа ISG за тесни пространства и хоризонталната помпа ISW за достатъчно пространство на земята.
• Проверете работните условия: Изберете помпа ISG за изисквания за висок напор и нисък дебит и помпа ISW за изисквания за среден-нисък напор и висок дебит.
• Проверете нуждите от поддръжка: Изберете помпата ISW за работа без надзор и удобна поддръжка; изберете помпа ISG за сценарии с дълги интервали на поддръжка и ограничено пространство.

Заключение

Вертикалните центробежни помпи ISG и хоризонталните центробежни помпи ISW имат своите предимства и същността на избора се крие в „адаптирането“ – съобразяване с вашето пространство, работни условия и изисквания за поддръжка. Ако все още не сте сигурни в избора на оптималния модел помпа за вашите специфични условия на работа,ТефикоПрофесионалният екип може да предостави безплатна консултация за избор. Имаме богат опит в приложението и можем да препоръчаме най-подходящото и ефективно решение въз основа на вашите специфични параметри (като дебит, напор, характеристики на средата, инсталационна среда и т.н.), осигурявайки стабилна и енергийно ефективна работа на вашата флуидна система.
