Моето практическо ръководство за ротори и статори в помпи с прогресивна кухина

След години работа в индустриалния сектор мога да го кажа със сигурностпрогресивни кухини помпи(известни също като роторно-статорни помпи, ексцентрични винтови помпи) са абсолютни "щапелни" за пренос на течности. Като обемни помпи, те са проектирани специално за работа с вискозни течности, корозивни вещества и среди, съдържащи твърди частици - те са незаменими при извличане на нефт, химически заводи, съоръжения за пречистване на отпадъчни води и линии за производство на храни.

Според мен отличното им представяне произтича от тясното сътрудничество между ротора и статора. За да разберете наистина принципа на работа, производителността и дългосрочната стабилна работа на помпите с прогресивна кухина, трябва да разберете напълно тези два основни компонента. Това не е просто теоретично познание; това е трудно спечелен опит, който съм натрупал през годините.

I. Ротор и статор

В моите очи "спасителният пояс" на всяка помпа с прогресивна кухина се крие в комбинацията от ротор и статор - колкото по-прецизно е тяхното прилягане, толкова по-висока е ефективността на помпата.

Роторът е спираловидно оформен метален вал, обикновено изработен от високоякостна неръждаема стомана, легирана инструментална стомана или дори титан. Като активен компонент, монтиран вътре в корпуса на помпата, той не само задвижва флуидния поток при въртене, но също така генерира силата на компресия, необходима за пренос. Виждал съм много ротори, подложени на хромиране или други обработки за повърхностно втвърдяване, и честно казано, това значително повишава тяхната устойчивост на износване. Пропускането на тази стъпка ще доведе до досадно бързо износване на ротора.

Статорът, от друга страна, е метална тръба с формована вътрешна кухина, облицована с еластични материали като нитрилен каучук (NBR), флуорокаучук (FKM) или EPDM. Вътрешната му форма пасва идеално на ротора, а диаметърът на ротора е малко по-голям от вътрешния диаметър на статора. Това "интерферентно прилягане" гарантира, че образуваните камери са херметични; ако уплътнението се повреди, помпата по същество е безполезна.

Независимо дали става дума за едновинтова помпа (еднорезбов ротор, съчетан със статор с двойна резба), двувинтова помпа (два противоположно въртящи се и зацепващи се винта) или тройно винтова помпа (един задвижващ винт с два задвижвани винта), научих по трудния начин, че прецизността на прилягане между ротора и статора директно определя дали помпата може да работи надеждно. Дори малко отклонение може да доведе до намален поток, изтичане или пълно спиране.

II. Принцип на работа: Просто, но ефикасно „пренасяне на кухини“

Не разбрах напълно принципа на работа на помпите с прогресивна кухина, докато не разглобих две стари помпи - всъщност е много лесно за разбиране.

Когато роторът се върти ексцентрично вътре в статора, техните взаимосвързани спирални структури образуват серия от запечатани кухини. Докато роторът се върти, тези кухини се движат стабилно към изпускателния край, като по същество "носят" течността напред. Това е като да имате невидима транспортна лента вътре в помпата, специално проектирана за пренос на течности.

При смукателния порт обемът на кухината се разширява, намалявайки вътрешното налягане и течността се изтегля от резервоара чрез атмосферно налягане; тъй като роторът продължава да се върти, кухината, пълна с течност, се избутва към изпускателния порт, където обемът на кухината се свива, притискайки течността, за да увеличи налягането, което позволява на течността да се изпразни плавно.

Това, което особено ми харесва в този дизайн, е, че изобщо не изисква входни клапани или клапани за налягане. Това не само постига стабилен трансфер с ниска пулсация - от решаващо значение за чувствителните процеси - но също така нежно обработва тези "деликатни" чувствителни на срязване материали, като биофармацевтични суровини, които могат да се повредят, ако бъдат подложени на неподходяща сила. Ето един практичен съвет за вас: обръщането на посоката на ротора може да промени посоката на засмукване и изпускане. Тази малка операция ми спести проблемите да преконфигурирам цялото оборудване няколко пъти.

III. Основни предимства (и несъвършени недостатъци)

През годините съм виждал помпи с прогресивна кухина да превъзхождат други видове помпи в много сценарии, но те не са всемогъщи. Нека обективно обсъдим техните плюсове и минуси.

(I) Незаменими основни предимства

• Стабилен поток и лесна настройка:Плътното прилягане между ротора и статора осигурява изключително равномерни промени в обема на кухината, с почти незначителни колебания на потока. За разлика от центробежните помпи, тя не изисква допълнителни клапани за осигуряване на стабилен линеен поток, което я прави особено подходяща за сценарии, изискващи прецизност, като химическо производство. Освен това скоростта на потока е пряко свързана със скоростта на ротора - регулирането на мощността е толкова просто, колкото завъртане на копче. Използвах го за контрол на потока по време на партидно производство и никога не съм имал дефектни продукти поради отклонения в потока.
• Равномерно изходно налягане:Течността се изцежда внимателно и непрекъснато по време на прехвърлянето, без внезапни пикове на налягането. Никога не съм имал проблеми с използването му за транспортиране на "докосващи" медии, чувствителни на натиск, като полимерни разтвори с висок вискозитет.
• Превъзходна способност за самозасмукване:Не е необходимо предварително пълнене - веднъж стартиран, той може директно да изтегля течност от контейнера, с максимално повдигане на засмукване до 8,5 метра воден стълб. Това е много по-добро от буталните помпи, особено в пречиствателните станции за отпадни води, където често пускаме и спираме помпите. След преминаването към помпи с прогресивна кухина, времето за подготовка на нашия екип беше намалено наполовина.
• Разнообразна работа с течности:Може лесно да се справи с течности с висок вискозитет (пренасял съм конфитюр и шоколадов сироп), натоварен с пясък суров петрол, абразивни суспензии и корозивни химикали. Той превъзхожда мембранните помпи при работа със смеси газ-твърдо вещество и не може да се мери със зъбните помпи при транспортиране на вискозни течности. Веднъж го използвах за транспортиране на утайка, съдържаща частици с размер на топка за голф, без нито едно запушване.
• Трансфер с ниско срязване за защита на материалите:Дизайнът му минимизира силата на срязване, което е "спасител" за биофармацевтичната индустрия. Използвах го за транспортиране на протеинови разтвори и биоактивни вещества и производителността на материала изобщо не беше засегната - нещо, което повечето помпи не могат да постигнат.
• Компактна структура и енергийна ефективност:Той заема малка площ, което прави инсталирането и поддръжката удобни. Освен това е много енергийно ефективен; след подмяната на стари помпи с него в нашия химически завод разходите за електроенергия спаднаха с 15%.
• С двойно предназначение като дозираща помпа:За разлика от буталните помпи, диафрагмените помпи или зъбните помпи, неговата прецизност е достатъчна за дозиране и пълнене на химикали. Преди го използвах за транспортиране на реагенти в лаборатория, с контролирана прецизност в рамките на 1%, елиминирайки необходимостта от допълнително измервателно оборудване.

(II) Недостатъци, за които трябва да внимавате

• Висока цена:Честно казано, покупната му цена и разходите за поддръжка са по-високи от тези на по-простите помпи. Малките сервизи може да го сметнат за неикономичен, но при тежки работни условия неговата издръжливост може да направи първоначалната инвестиция полезна.
• Чувствителност към прекомерни твърди частици:Твърде много твърди частици в средата ще причинят бързо износване на ротора и статора. Веднъж го използвах за транспортиране на суров петрол с прекомерно съдържание на пясък и статорът се повреди след шест месеца. Урокът: винаги проверявайте съдържанието на твърди частици и инсталирайте филтър, ако не сте сигурни.
• Строго без работа на сухо:Дори една минута работа на сухо може да причини прегряване и повреда на ротора и статора. Един мой колега направи тази грешка – не успя да провери нивото на течността преди стартиране – и изгори ротора, което доведе до цял ден престой и значителни разходи за резервни части.
• Изисква се модификация за сценарии с високо налягане:Това е най-добрият избор за работни условия при ниско до средно налягане, но са необходими допълнителни модификации за пренос под високо налягане. Веднъж се опитах да го използвам за пренос под високо налягане, но изтече сериозно, докато не надстроихме уплътненията и корпуса.
• Риск от кавитация:Ако налягането на флуида е по-ниско от налягането на парите, ще възникне кавитация - малки мехурчета се пукат и увреждат вътрешните части. Сблъсках се с това при сценарий с нисък поток и роторът беше с дупки. По-късно инсталирането на предпазен клапан реши проблема, но беше скъп урок.

IV. Как геометрията на ротора и статора влияе на производителността (моите критерии за избор)

След години избор на помпи открих, че геометрията на ротора и статора е ключът към адаптирането към условията на работа.

Класификация на типа помпа (Моето ръководство за бързо съвпадение)

• Едновинтови помпи:Ротор с една резба, съчетан със статор с двойна резба — давам приоритет на това за транспортиране на течности с висок вискозитет или среди, съдържащи твърди частици. Например пренос на утайки в пречиствателни станции за отпадъчни води, където нейната способност против запушване е отлична.
• Двувинтови помпи:Два противоположно въртящи се и зацепващи се винта—работят изключително гладко с нисък шум. Използвам го за транспортиране на чисти или леко замърсени масла и химикали, като гарантирам чистота на материала, което е от решаващо значение за фармацевтични или хранителни приложения.
• Тривинтови помпи:Един задвижващ винт с два задвижвани винта—потокът е равномерен като дозираща помпа. Той е особено подходящ за транспортиране на чисти течности с нисък вискозитет като хидравлично масло и смазочни масла; Често го използвам в системи за смазване на машинни инструменти и никога не съм имал проблеми с недостатъчно смазване.

Геометрични подтипове (малки детайли, които влияят върху производителността)

В допълнение към основните типове помпи, фините настройки на геометрията на ротора и статора могат да доведат до значителни промени:

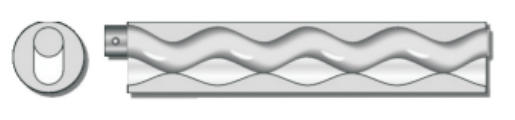

• S-тип: Изисквания за ултрастабилен трансфер, компактен вход на ротора и ниска нетна положителна смукателна височина (NPSH). Винаги избирам това, когато транспортирам вискозни материали или среда с големи частици - няма повече да се боря с кавитация и запушване.

• L-тип: По-дълга уплътнителна линия между ротора и статора, което води до по-висока ефективност и по-дълъг експлоатационен живот. Той има компактна структура, но голям капацитет на потока, подходящ за сценарии с висока производителност, където разходите за престой са високи.

• D-тип: Компактна структура, трансфер почти без пулсации и изключително висока прецизност на измерване. Използвам го в сценарии за прецизно дозиране на химикали — задайте параметрите и го напуснете с увереност, няма нужда да се притеснявате за колебанията на потока изобщо.

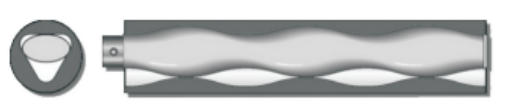

• P-тип: Комбинира голям капацитет на потока с компактна структура и наследява дългата уплътнителна линия на L-типа. Това е моята „универсална помпа“ — способна както на пренос на висок поток, така и на прецизно дозиране.

Освен това параметри като ъгъл на спиралата, ход и профил на зъбите не могат да бъдат пренебрегнати. От моя опит: колкото по-голям е ъгълът на спиралата, толкова по-голям е дебитът, но толкова по-ниско е налягането; колкото по-малък е ъгълът на спиралата, толкова по-високо е налягането, но толкова по-нисък е дебитът. Това е компромис, който зависи от приоритета на условията на работа. Трябва да транспортирате голямо количество вискозна течност? Изберете голям ъгъл на спиралата; нужда от прехвърляне под високо налягане на дълги разстояния? Изберете малък ъгъл на спиралата.

V. Съвети за избор и поддръжка (Моето „Ръководство за избягване на капани“ от опит)

(I) Изберете правилната помпа, за да избегнете отклонения

Изборът на помпа (включително съвпадение на ротор и статор) е от решаващо значение за съвпадение на работните условия. Това е опит, който придобих, след като попаднах в безброй клопки:

• Среда с висок вискозитет:Изберете едновинтова помпа, а роторът трябва да бъде направен от хромирана неръждаема стомана или устойчива на износване сплав. Повярвайте ми, избирането на обикновени материали, за да спестите пари, ще доведе до чести смени на части по-късно, което ще бъде главоболие.
• Среда, съдържаща твърди частици:Едновинтова помпа, съчетана със специален гумен статор (устойчив на износване и корозия). Преди това използвах обикновен гумен статор за пренос на утайки, който се провали за 3 седмици; преминаването към специална формула едно продължи 8 месеца преди замяната.
• Високи изисквания за стабилност на поток/налягане:Изберете двувинтова помпа или тривинтова помпа. За чувствителни процеси предимството на ниската пулсация си струва допълнителните разходи.

Изборът на материал за статора също е от решаващо значение: нитрилен каучук (NBR) за среди на маслена основа, EPDM за среди с висока температура и флуорокаучук (FKM) за корозивни среди. Ако транспортирате силно корозивни течности като силни киселини или разтворители, не се колебайте да изберете ротор от Hastelloy – макар и скъп, той е много по-издръжлив от обикновените метали и издържа няколко години по-дълго.

(II) Правилна поддръжка за по-дълъг експлоатационен живот

Адекватната поддръжка е ключът към дълголетието на помпата. Това е ежедневната ми рутинна поддръжка:

• Редовна проверка на износването:Статорите са склонни към еластична умора с течение на времето. Ако забележите намалено засмукване на помпата, повишено изтичане или по-шумна работа, незабавно сменете статора - не чакайте да се повреди напълно, тъй като роторът също може да бъде засегнат дотогава. За високочестотни помпи проверявам статора ежемесечно.
• Строго забранете работата на сухо и претоварването:Стартирането и изключването трябва да следват процедурите. Инсталирахме блокировки на помпите, които автоматично се изключват, когато нивото на течността е твърде ниско, и вече няма случаи на изгаряне на ротора.
• Поддържайте медиите чисти:Инсталирайте филтър от най-малко 20 меша на входа и го почиствайте всяка седмица. Дори фините частици могат да износят ротора и статора с течение на времето.
• Намалете скоростта при транспортиране на вискозни течности:Използването на висока скорост за транспортиране на среда с висок вискозитет "съсипва" статора. Обикновено намалявам скоростта с 30%-40%—макар и по-бавно, това спестява много пари за подмяна на части.
• Инсталирайте защитни устройства:Струва си да се инсталират превключватели за налягане, сензори за ниво на течности и монитори за вибрации. Веднъж имах помпа с необичайни вибрации; мониторът ме предупреди предварително и смених износения ротор навреме, избягвайки по-сериозни повреди.

VI.Тефико: Надеждна марка помпи, на която имам доверие

След всички тези години дълбоко разбирам, че роторът и статорът са сърцевината на помпите с прогресивна кухина – и Teffiko разбира това по-добре от повечето марки.
