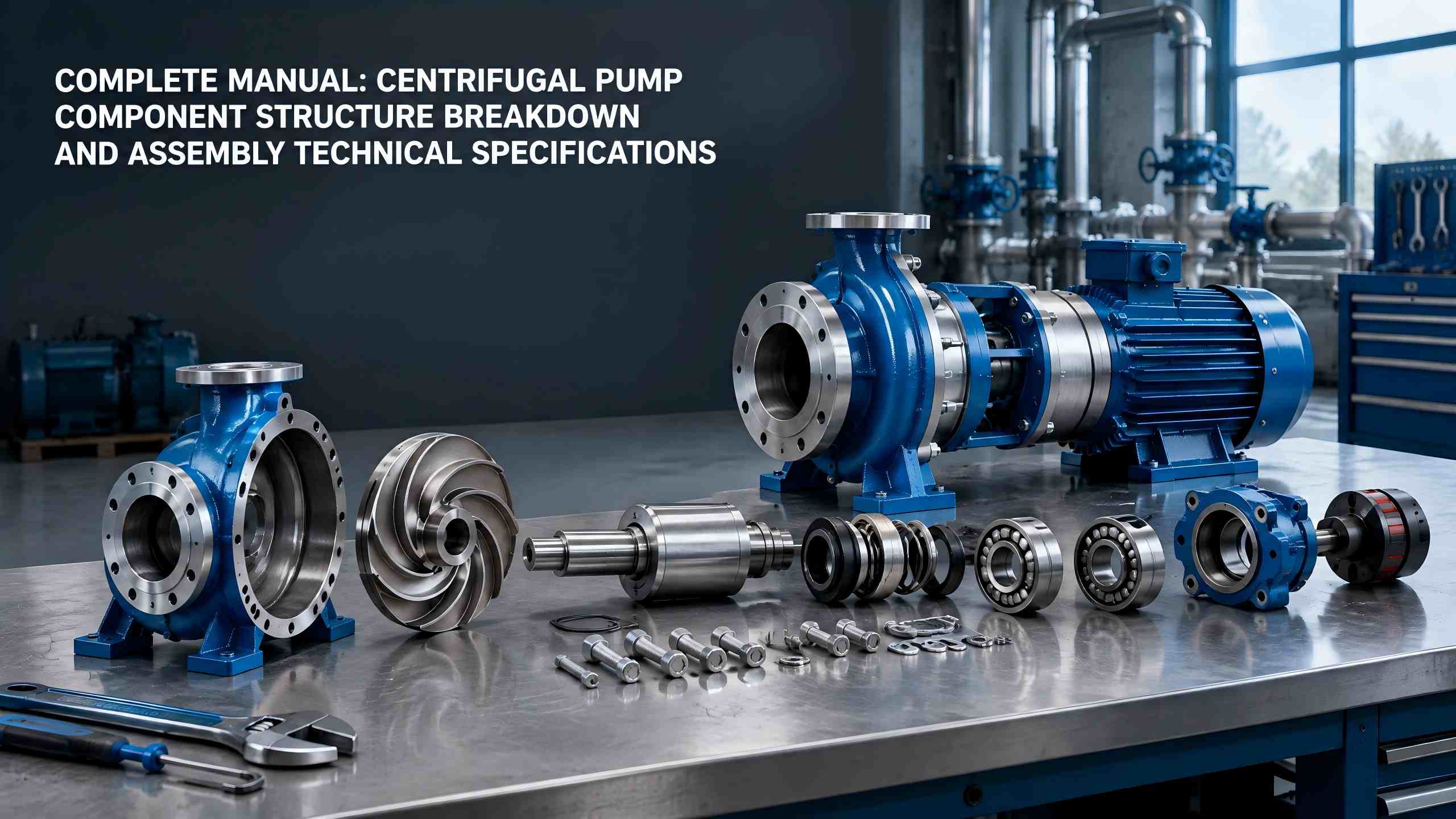

Разбивка на структурата на компонентите на центробежната помпа и Технически спецификации на монтажа

Центробежни помписе използват широко в промишлено водоснабдяване-отводняване, HVAC, транспортиране на химически течности, общинско водоснабдяване и други области. Този документ изчерпателно обяснява структурата и функциите на основните компоненти, възлите за защита на уплътненията и спомагателните принадлежности наТефикоцентробежни помпи. Той също така осигурява пълна предварителна подготовка за сглобяване, стандартни процедури и технически изисквания, за да помогне на потребителите да намалят честотата на повреда на оборудването от източника.

I. Уплътнителни и защитни възли на центробежни помпи

Уплътнителните и защитните възли определят херметичността, експлоатационната стабилност и експлоатационния живот на водните помпи. Те включват главно уплътнителни елементи, лагери, корпуси на лагери и други части и служат като критични компоненти за предотвратяване на изтичане на вода, необичаен шум, вибрации и повреди при задръстване.

Механични уплътнения и опаковъчни уплътнения

Общите уплътнителни конструкции за центробежни помпи попадат в две категории: механични уплътнения и уплътнения на опаковки. Механичното уплътнение се състои от въртящ се пръстен, неподвижен пръстен, пружини и уплътнителни пръстени. Крайните му повърхности пасват прецизно, за да осигурят почти нулеви течове, с устойчиви на износване и висока температура свойства, което го прави подходящ за промишлени работни условия при високо налягане и висока скорост.

Опаковъчните уплътнения използват гъвкави пълнители от графит и PTFE за уплътняване. Отличаващи се с проста структура, лесна поддръжка и ниска цена, те се прилагат най-вече за граждански водни помпи и малки центробежни помпи с ниско налягане. Техният недостатък се състои в незначително просмукване на вода по време на работа, което изисква периодично затягане или подмяна на уплътнението.

Лагери и лагерни корпуси

Лагерите поддържат високоскоростно въртене на вала на помпата, намаляват устойчивостта на механично триене и осигуряват плавна работа на вала без изместване и трептене. Корпусът на лагера действа като защитна обвивка за лагерите. Той съхранява вътрешно смазочно масло и грес, за да осигури непрекъснато смазване и разсейване на топлината за лагерите, така че да предотврати прегряване, изгаряне и задръстване на лагерите при сухо шлифоване.

II. Спомагателни съвпадащи възли за центробежни помпи

Спомагателните възли не извършват директно флуидна работа, но те гарантират безопасна, стабилна и стандартна работа на цялото оборудване и представляват незаменима част от пълна центробежна помпена система.

• Входни и изходящи фланци: Осъществете стандартна връзка между водната помпа и тръбопроводите, осигурете херметичност на ставите и предотвратите просмукване на вода и изтичане на въздух.
• Основа и съединител: Основата осигурява целия уред и намалява вибрациите при работа; съединителят свързва вала на помпата и вала на двигателя за постигане на синхронно предаване на мощността.
• Клапан за изпускане на въздух и изпускателен клапан: Освобождаването на въздуха при стартиране елиминира въздушното блокиране и кавитацията; дренажът при изключване предотвратява замръзване и корозия за защита на вътрешните компоненти.

III. Подготовка за предварителен монтаж на центробежни помпи

Качеството на сглобяване на центробежните помпи оказва пряко влияние върху експлоатационните характеристики и експлоатационния живот. Стандартизираните подготовки трябва да бъдат завършени преди официалното сглобяване, за да се избегне неправилно сглобяване, сглобяване на липсващи части и сглобяване, което не отговаря на изискванията.

•  Внимателно проучете техническите документи: Внимателно прочетете ръководството за центробежната помпа, монтажните чертежи и изискванията за технически параметри и се запознайте със структурата на оборудването и стандартите за сглобяване.
•  Основни критерии за качество на компонента: Изяснете стандартите за приемане за всеки компонент на центробежна помпа и потвърдете, че частите нямат деформация, пукнатини, износване и корозия.
•  Инвентаризация и проверка на части: Проверете всички компоненти един по един, за да осигурите пълни аксесоари, съответстващи спецификации и квалифицирано качество и забранете инсталирането на дефектни части.
•  Подгответе инструменти и измервателни инструменти: Подгответе предварително оборудване за сглобяване и измерване, включително гаечни ключове, шублери, нивелири и инструменти за подравняване, за да гарантирате точност на сглобяването.
•  Подгответе консумативи: Подгответе смазочно масло, грес, уплътнителни опаковки, уплътнения и други консумативи, за да отговорите на изискванията за смазване и уплътнения за сглобяване.

IV. Стандартна последователност на сглобяване на центробежни помпи

Центробежните помпи от различни модели се различават леко по структура и ред на сглобяване. Центробежната помпа с обратно издърпване тип IS, която намира най-широко приложение, приема универсални за индустрията стандартни процедури за сглобяване. Конкретните стъпки са както следва:

1. Сглобете лагерните възли: Инсталирайте лагерите точно на обозначените позиции на вала на помпата, като се уверите, че лагерите са напълно залегнали и се въртят гъвкаво.

2. Сглобете модула на вала на помпата: Монтирайте вала на помпата със сглобените лагери в корпуса на помпата като цяло, като осигурите плавно въртене без блокиране.

3. Затегнете корпуса и рамката на помпата: Монтирайте и закрепете целия корпус на помпата върху рамката на оборудването, като се уверите, че тялото на помпата е хоризонтално, здраво и без колебания.

4. Монтирайте капака на помпата и работното колело: Поставете предварително капака на помпата в позицията на вала на помпата, след това затегнете работното колело, за да гарантирате стабилно монтиране на работното колело и еднакви хлабини.

5. Интегрирайте и затегнете целия модул: Прецизно съединете и заключете капака на помпата и корпуса на помпата, след което закрепете цялото тяло на помпата към основата на оборудването.

6. Завършване на външния вид: Почистете остатъците и петната от целия модул, проверете целостта на външния вид и завършете цялостната работа по подреждане.

7. Подравняване и калибриране на съединителя: Завършете монтажа на съединителите на двигателя и корпуса на помпата, извършете корекция на коаксиалността, за да осигурите точност на предаване.

V. Основни технически изисквания за монтаж на центробежна помпа

След завършване на монтажа трябва да се извърши стриктна проверка и приемане в съответствие с техническите стандарти, за да се гарантира квалифицирана работа на оборудването. Основните критерии за приемане са изброени по-долу:

•  Гъвкаво въртене на целия модул: Внимателно завъртете тялото на помпата и въртящия се вал ръчно. Уредът трябва да се върти плавно и равномерно без задръстване или механичен шум от триене.
•  Няма хлабина между вала на помпата: Валът на помпата не трябва да има очевидно аксиално или радиално изместване, със съвместими хлабини и без разхлабване или колебание.
•  Квалифицирана коаксиалност на съединителя: Коаксиалното отклонение между полусъединителя на помпата и полусъединителя на двигателя трябва да съответства на техническите параметри на оборудването, така че да се избегнат вибрации, необичаен шум и износване, предизвикани от ексцентрична работа.
•  Стандартно пълнене със смазка: Напълнете лагерите и трансмисионните части с подходящи количества смазочно масло и грес. Поддържайте подходящ обем масло, за да предотвратите сухо смилане, причинено от недостиг на масло или натрупване на прах поради прекомерно преливане на масло.

Резюме

Компонентите на центробежната помпа полагат основата за работата на оборудването. Работни колела, корпуси на помпи, валове на помпи, уплътнителни елементи, лагери и други части изпълняват съответните функции и си сътрудничат помежду си, определяйки производителността и експлоатационния живот на помпата. Междувременно стандартизираните предварителни подготовки за сглобяване, съвместимите последователности на сглобяване и строгите стандарти за приемане на сглобяване са ключови за избягване на повреди на оборудването, повишаване на оперативната ефективност и удължаване на експлоатационния живот на оборудването. Владеене на структурата на компонентите и техниките за сглобяване наТефикоцентробежните помпи служат като основна основа за експлоатацията на оборудването, поддръжката, пускането в експлоатация на инсталацията и отстраняването на неизправности.
